Описание к ИЛ № 42-164-02

Данная работа является результатом выполнения конструкторской разработки.

Каждая из опор валка выполнена в виде пары приводных роликов цилиндрической формы из токопроводящего материала, по образующей которых выполнена кольцевая проточка, в которой размещена для охватывания валка между роликами по его по его образующей токопроводящая шина катодной системы, один конец которой связан с источником постоянного тока. Второй - с предусмотренным в устройстве натяжным элементом. Ванна снабжена механизмом ее возвратно-поступательного перемещения в плоскости перпендикулярной осям роликов. Привод роликов имеет плавное регулирование скорости вращения.

Устройство для обработки прокатных валков

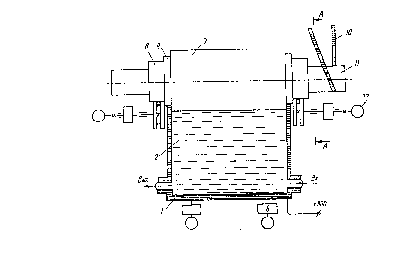

Устройство содержит анодную систему, включающую рабочую ванну 1 с электролитом 2, к которой подведен положительный плюс от источника напряжения. Катодная система включает в себя две пары цилиндрических роликов 3 с кольцевыми проточками по их образующей, в которые уложена токопроводящая шина 4, один конец которой соединен с отрицательным полюсом источника постоянного тока, а второй через натяжное устройство 5 с изолированным от корпуса креплением. Подъем и опускание рабочей ванны с электролитом осуществляют с помощью механизма 6 возвратно-поступательного перемещения ее в плоскости, перпендикулярной оси роликов. Валок 7 устанавливают для обработки с помощью тросов 10 за свободные участки 11, выходящие за пределы опорного узла (нерабочая поверхность валка 8 с парой опорных роликов 3). Ролики имеют электропривод 12 с плавно регулируемым числом оборотов.
