Номер

42-156-02

Наименование проекта

Схема включения цепей управления сварочной машины

Назначение

Для обеспечения стабильной и четкой работы машины для сварки в тяжелом режиме сеток, состоящих из толстых продольных и поперечных стержней диаметром 10-12 мм.

Рекомендуемая область применения

Строительство, машиностроение

Описание

Описание к ИЛ № 42-156-02

Данная работа является результатом выполнения конструкторской разработки.

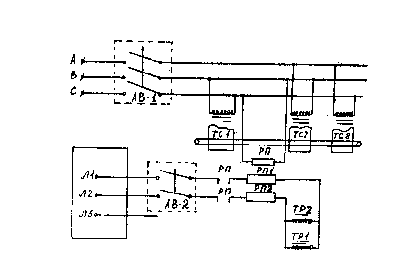

Питание трансформаторов цепей управления (см. рисунок) осуществляется отдельно от силовых машин сварочной машины.

Схема включения цепей управления сварочной машины

Схема включения цепей управления включает в себя две отдельные схемы: одна - для обеспечения работы сварщиков, другая - для автоматической сварки стержней. Сварщики пользуются схемой, состоящей из общего автомата и понижающих трансформаторов. Для сварки стержней запитка схемы осуществлена от отдельной сборки и распределителя РП-9 через двухфазный автомат, контакты пускателя ПР и предохранители ПР ₁ и ПР ₂ к сварочному трансформатору.

Преимущества перед известными аналогами

Простота конструкции, стабильность в работе, применение данного способа позволило исключить падение напряжения в сети.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 20% повысилась производительность сварочной машины, в 2 раза улучшилось качество сетки.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.09.2002
