Описание к ИЛ № 42-154-02

Данная работа является результатом выполнения конструкторской разработки.

С целью автоматизации процесса подкачки конденсата в емкость охлаждения вагранок испарительным методом изменили существующие схемы сигнализации уровня конденсата в емкости и включения электродвигателей насосов.

Принцип работы схемы управления насосами в автоматическом режиме (см. схему) заключается в следующем.

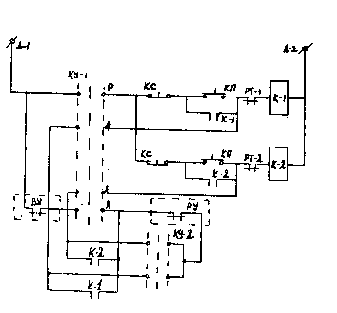

Автоматизированная схема управления насосами

При падении уровня конденсата в емкости ниже электрода рабочего уровня контакт электрода размыкается и реле РУ рабочего уровня конденсата в емкости обесточивается. В этом случае ток через замкнутые контакты реле ВУ верхнего уровня конденсата в емкости и реле РУ, через ключ КУ-2 выбора конденсатного насоса поступает на магнитный пускатель К-1 или К-2 ( в зависимости от положения ключа КУ-2). В работу включается один из насосов и подает конденсат из конденсатосборника в емкость. При срабатывании реле РУ его контакты размыкаются, но запитка магнитного пускателя К-1 или К-2 осуществляется через его собственные контакты.

При повышении уровня конденсата верхнего электрода реле ВУ верхнего уровня конденсата в емкости срабатывает и размыкает цепь магнитного пускателя. Насос отключается. При последующем падении уровня конденсата цикл работы повторяется.
