Описание к ИЛ № 42-136-02

Данная работа является результатом выполнения конструкторской разработки.

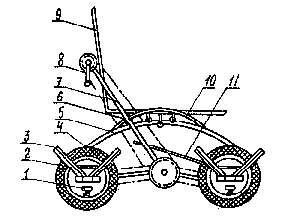

Инвалидная коляска (см. рисунок) состоит из установленного на ходовых колесах 4 каркаса с сиденьем 9, подвижным в продольном направлении на дугообразных балках, выполненных в виде дугообразных направляющих 5. На полуосях с наружи ходовых колес размещены приводныеv-образные стойки 2 и 3. Передача вращающего усилияv-образным стойкам при движении коляски по лестничным маршам осуществляется приводом ручки 8, установленной на траверсе 7, перемещающейся в удобное положение вдоль направляющей 10. Привод может быть электрическим, цепным, рычажным с храповыми механизмами. Приводная ручка может фиксироваться зажимом 6 в любом положении по всей длине направляющей.

Поворот коляски осуществляется перемещением траверсы вдоль направляющей. Рулевые тяги 11 крепятся к траверсе зажимами. Рычаги поворота шарнирно соединены с рулевыми тягами, цапфовый палец жестко связан с рычагами.

Инвалидная коляска

Подъем коляски по лестничным маршам осуществляется следующим образом. Необходимо отжать зажим приводной ручки, перевести траверсу в удобное положение и зафиксировать. Вращая ручку, поднимают коляску наv-образные стойки. Затем, поворачивая стойку, поднимают ее и фиксируют фиксатором 1. Зажимом зажимают рулевые тяги. Сиденье перемещают вдоль направляющих 5 и тоже фиксируют в удобном положении. Таким образом, коляска готова для перемещения по лестнице. Далее, вращая ручку и перемещая траверсу, поднимают коляску по лестнице на приводных стойках, крректируя ее положение и маневрируя на лестничных площадках.
