Описание к ИЛ № 42-134-02

Данная работа является результатом выполнения конструкторской разработки.

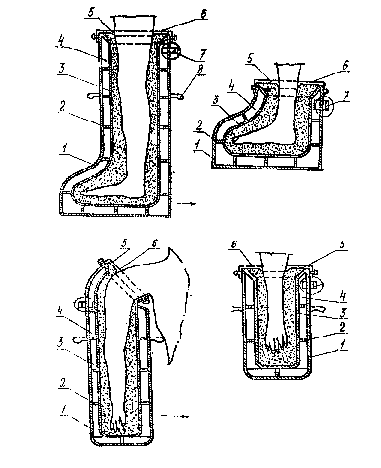

Контейнеры (см. рисунок) для проведения грязевых процедур коленного, голеностопного суставов и суставов ступни, а также для проведения процедур плечевого, локтевого суставов и суставов кисти состоят из корпуса 1 и выполненной по форме конечности емкости 3, которые соединены между собой ребрами жесткости 2. Между стенками корпуса и емкости образовано геометрическое пространство 4. В наружной стенке корпуса смонтирован вакуумный клапан 7, имеющий отсасывающий стержень, эластичный трубчатый запорный элемент и защитный колпачок с резьбой. В верхней части корпуса установлена эластичная диафрагма 6 с уплотнительной каймой 5. Для удобства обслуживания и транспортирования контейнер снабжен бобышками 8. Контейнер работает следующим образом. С помощью компрессора и шланга, надетого на конусную часть отсасывающего стержня, по каналу и двум отверстиям в стержне через эластичный запорный трубчатый элемент из пространства для создания вакуума производят разовую выкачку воздуха и закрывают клапан защитным колпачком. Затем, в емкость загружают порцию лечебной грязи заданной температуры и для одноразовой процедуры.

Контейнеры для проведения процедур суставов ступни; коленного,

голеностопного и суставов ступни; суставов кисти; плечевого, локтевого

и суставов кисти

Для проведения процедуры конечность через диафрагму с уплотнительной каймой погружают в емкость с лечебной грязью. Выполнение рабочей полости контейнера в виде корпуса с двойными стенками и возможностью создания между ними вакуума позволяет поддерживать постоянную температуру

Лечебной грязи на весь предписанный режим проведения процедуры конечности. По окончании процедуры из емкости извлекают конечность, удаляя с ее поверхности остатки лечебной грязи с помощью уплотнительной каймы.

Использованную лечебную грязь удаляют из емкости и направляют на восстановление. Полость контейнера промывают и готовят к следующему сеансу.
