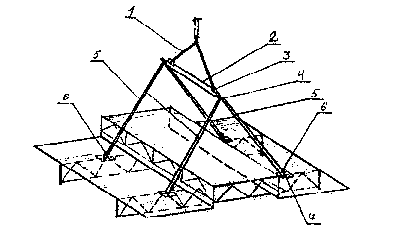

Приспособление (траверса) представляет собой (см. рисунок) два гибких стропа 1 из стального каната, раздвинутых металлической распоркой 2, выполненной из тонкостенной электросварной трубы большого диаметра. Для крепления стропов к распорке имеются строповочные детали 3, изготовленные из толстолистовой широкополосной стали.

Траверса для подъема блоков покрытия

Для передачи усилия через распорку служат штуцеры 4, выполненные из толстостенной бесшовной горячекатаной трубы и тонколистовой полосовой стали.

Блок удерживается в горизонтальном положении четырьмя грузовыми стропами 5 из стального каната. На концах каждого грузового стропа подвешены металлические скобы 6. Щеки скоб выполнены из толстолистовой широкополосной стали, а вал - из толстостенной бесшовной горячекатаной стальной трубы. Скобы крепятся к стропам с помощью запорного вала 7. Для обеспечения жесткости конструкции узлы траверсы выполнены на сварных швах. При строповке блока покрытия грузовые стропы закрепляются к фермам блока через монтажные скобы. Усилие при этом передается через штуцеры распорки на два верхних гибких стропа, за которые и производится подъем блока покрытия.
