Описание к Ил № 42-128-02

Данная работа является результатом выполнения конструкторской разработки.

Рост объемов работ по реконструкции многочисленных предприятий ввиду морального и физического старения технологического оборудования, а также зхначительной потерей несущей способности ряда строительных конструкций зданий и сооружений требуют в большинстве случаев нетрадиционной технологии их восстановления.

Так, из-за стесненности и соответственно недоступности отдельных строительных элементов грузоподъемными механизмами, зачастую единственно возможным становится применение средств малой механизации, одним из элементом которых являются якорные устройства.

В этих условиях, помимо самих конструкций зданий и сооружений, служащих нередко якорями для установки конструкций в проектное положение, погрузочно-разгрузочных работ, для работы полиспастных систем и крепления расчалок и оттяжек наиболее рациональной становится конструкция поверхностных, наземных якорей.

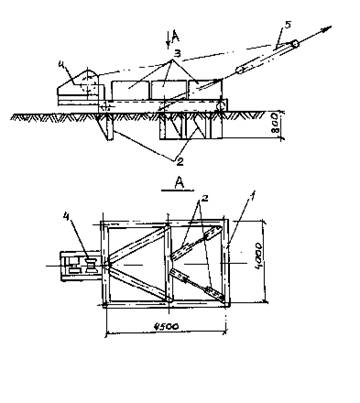

Такой якорь (см. рисунок), в соответствии с разработанной Первого Липецкого филиала ОАО «Юговостокстальконструкция» представляет собой несущую раму 1 с упорными элементами 2, благодаря которым из-за нагружения рамы грузом 3 (железобетонные блоки, ящики с песком и т.д.) происходит сцепление якорной конструкции с грунтом. На несущей раме якоря предусмотрена возможность установки тяговой электрической лебедки 4 (при необходимости можно установить две лебедки). Кроме того, конструктивное исполнение якоря дает возможность использовать его для крепления неподвижного блока тягового полиспаста 5.

Применение в «деле» такого якорного устройства подтвердило его значительные преимущества перед якорями заглубленного типа, что выражается следующими характеристиками:

-относительно незначительная масса;

-возможность в широких пределах изменять направление приложения усилия, достигающее 1000 кН и более;

-многократное использование (оборачиваемость) в различных схемах производства строительно-монтажных работ;

-универсальность конструкции, заключающаяся в том, что его можно эксплуатировать и без упорных элементов и использовать любой груз в зависимости от требуемого усилия;

-возможность использования при монтаже длинномерных конструкций практически любым методом (наращиванием, подращиванием, «падающим» порталом, выжиманием и т.д.)

По мнению разработчиков и в соответствии с проведенным расчетом себестоимость указанного якоря - 1,35 тыс. руб., а общая трудоемкость на его устройство - 5,2 чел./дней, что в среднем составляет 45% от аналогичных показателей традиционных якорей заглубленного типа.
