Описание к ИЛ № 42-126-02

Данная работа является результатом выполнения конструкторской разработки.

Исполнительные механизмы автомата получают движение (см. кинематическую схему) от электродвигателя 1 через червячный редуктор 4 и открытую зубчатую передачу 5, 3.

Процесс изготовления токосъемника из стальной ленты осуществляется следующим образом. С бобины 19 тянущими валками 17, 18 полоса прерывисто подается в штампы 15 просечки-вытяжки. При помощи кулачкового привода 16 верхний пуансон штампа в результате возвратно-поступательного движения каретки штампа 14 просекает стальную полосу в шахматном порядке.

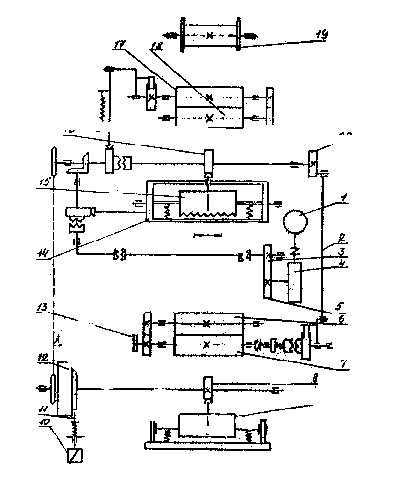

Кинематическая схема автомата для изготовления токосъемника

Ячейки сетки вытягиваются за счет глубины опускания верхнего пуансона.

После штампа просечки-вытяжки сеточное полотно проходит через валки 7, 6 узла рихтовки, получающие движение от кулисы 20 через шатун 2. За счет опережения угловой скорости валков 17, 18 происходит рихтовка сеточной полосы. При повороте валка 6 на одну треть оборота кулачок 13 замыкает электрическую цепь электромагнита 10. Электромагнит оттягивает упор 11, включается муфта 12, и движение через кулачок 8 передается верхнему пуансону отрубного штампа 9.

При повороте валков на одну треть оборота сеточное полотно перемещается на 60 мм, заготовка отрубается штампом и под действием собственного веса перемещается в тару.
