Штамп для резки пруткового проката

Назначение

Для резки проката круглого поперечного сечения.

Рекомендуемая область применения

В заготовительном производстве различных отраслей промышленности.

Описание

Описание к ИЛ № 42-125-02

Данная работа Является результатом выполнения конструкторской разработки.

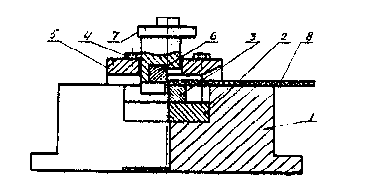

Штамп (см. рисунок) состоит из плиты 1, в которой запрессована вставка 2. Для фиксации нижнего призматического ножа 3 к плите болтами 4 прикреплена державка 5, имеющая снизу паз, соответствующий контуру ножа. Верхний призматический нож 6 свободно вставлен в паз державки 7, которая прикреплена к ползуну пресса и выполнена с выступами, удерживающими нож 6 от выпадения.

Штамп для резки пруткового материала

Штамп работает следующим образом. При верхнем положении ножа пруток подается до упора (на чертеже не показан) через паз в державке 5. Нижняя часть державки 7, в которой находится верхний призматический нож, при верхнем положении ползуна не выходит из направляющего отверстия державки 5 нижнего призматического ножа, поэтому верхний нож не может перемещаться в горизонтальном направлении и выпадать из державки 7. При опускании ползуна вниз происходит отделение заготовки от прутка и она через паз в плите падает в тару.

Преимущества перед известными аналогами

Снижена трудоемкость наладки штампа, повысилась производительность труда.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

На 50% повышена стойкостьножей, на 30% снижена трудоемкость наладки штампа.
