Описание к ИЛ № 42-123-02

Данная работа является результатом выполнения конструкторской разработки.

Механизированная линия состоит из передаточных самоходных тележек, перемещающихся по рельсовым путям и транспортирующих бункеры со сплавами из-под дробилок алюминотермического отделения на склад готовой продукции, оборудованный стендом (см. рисунок) упаковки 1 и монорельсом с электрической талью 2 грузоподъемностью 5 т. Стенд оснащен электровибропитателем 3 и раздаточной воронкой 4. Непосредственно у стенда в приямке установлены весы, платформа которых находится на одном уровне с полом склада. На платформу весов электропогрузчиком ставится поддон 5 с пустыми металлическими барабанами 6. Вдоль линий на складе готовой продукции и у дробилок в алюминотермическом отделении располагаются стеллажи для хранения бункеров.

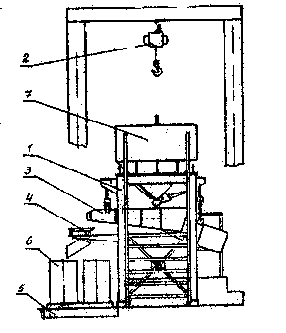

Стенд для дозированной упаковки ферросплавов в металлические барабаны

Оборудование линии работает следующим образом. Раздробленные на дробилке ферросплавы наполняют бункер, установленный на тележке, которая транспортирует его в зону действия электротали на складе готовой продукции. Бункер 7 с помощью электротали устанавливается на стенд упаковки, после открывания затвора бункера включается электровибропитатель, и ферросплавы через поворотную распределительную воронку подаются в металлические барабаны. На поддоне могут устанавливаться четыре барабана большого диаметра или шесть малого. По наполнении одного барабана вибропитатель останавливается, по циферблату платформенных весов фиксируется масса ферросплавов, и воронка поворачивается своим желобом к следующей банке. Для удобства снятия поддона с наполненными барабанами воронка выполнена с возможностью откидываться вверх и фиксироваться в этом положении. Упакованные в барабаны ферросплавы хранятся на складе на поддонах и по прибытии железнодорожного вагона отгружаются с помощью электропогрузчика.
