Описание к ИЛ № 42-117-02

Данная работа является результатом выполнения конструкторской разработки.

В работе установки используется метод обезжиривания фольги в ванне с ацетоном при перемотке рулона.

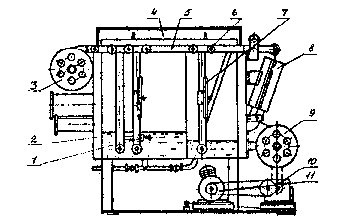

В установку входят (см. рисунок) ванна 2, барабаны наматывающие 9 и сматывающие 3, кронштейн 5 с роликами 6, протирочными щетками 1 и направляющими 7, бортовые отводы 4, сушильная камера 8, редуктор 10 и электродвигатель 11.

Рулоны ленты устанавливаются на два сматывающих барабана. Лента протягивается по роликам через протирочные щетки, направляющие и сушильную камеру и заправляется на наматывающие барабаны. Для удобства заправки ленты кронштейн с роликами может поворачиваться вокруг оси сматывающего барабана и выходить из ванны. В ванну, состоящую из двух частей, заливается ацетон объемом не более 70 литров. С боков ванны установлены бортовые отводы, подключенные к цеховой вытяжной вентиляции.

Наматывающий барабан приводится во вращение через цепную передачу от редуктора и электродвигателя. Сушка ленты осуществляется в сушильной камере, в которую подается горячий воздух.

Установка очистки тонких металлических лент
