Описание к ИЛ № 42-116-02

Данная работа является результатом выполнения конструкторской разработки.

Накопитель устанавливается между станками для обеспечения непрерывности в поточной или автоматической линии обработки деталей. Поток поршней 1 с горизонтальным расположением осей поступает в приемный лоток 2. Пневматический подъемник поштучно автоматически, в зависимости от наличия детали в приемной призме 3, смонтированной на штоке пневмоцилиндра 4, поднимает детали в клети 5 на любую высоту. В процессе подъема посредством сменной винтовой клети 6, изготовленной из калиброванного проката по типу закрытого лотка, может осуществляться поворот детали в плоскости оси на любой угол и ориентация ее в определенном направлении. На клети подъемника смонтирован отсекатель 7, подпружиненный пружиной 8. Количество отсекателей обусловлено высотой подъема и суммарной массой деталей, находящихся в клети подъемника. Подъемник снабжен пневмоаппаратурой. Путевой выключатель 9 управляет ходом цилиндра вниз, команду на подъем при наличии детали осуществляет путевой выключатель 10, на который воздействует рычаг 11, укрепленный в кронштейне.

Спуск деталей осуществляется при помощи зигзагообразного магазина 12, одновременно являющегося замедлителем движения деталей и лотка 13.

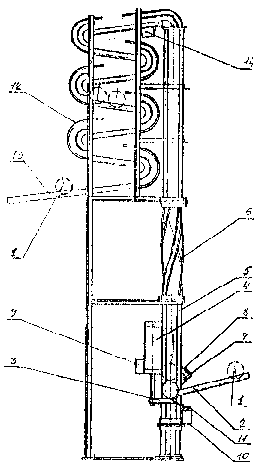

Накопитель деталей с автоматическим подъемником

При переполнении магазина деталями путевой выключатель 14 отключает пневмоподъемник, детали не поступают в клеть и магазин до освобождения его на соответствующее количество деталей.

Применение накопителя позволило ликвидировать порчу поверхности деталей при падении из желоба станка в приемную тару, механизировать процессы выгрузки и загрузки деталей в станки автоматической линии в процессе их обработки.
