Описание к ИЛ № 42-115-02

Данная работа является результатом выполнения конструкторской разработки.

Производство трубопроводов включает подготовку форм и труб, дозировку и приготовление полимербетонной смеси, установку труб в формы, заливку смеси, выдержку в форме, распалубку готового изделия и хранение его в складских условиях не менее десяти суток.

Формование изделия (см. рисунок) производят в разъемной стальной герметичной форме, образованной двумя половинками трубы, разрезанной вдоль оси. Для герметизации формы вдоль ее краев приварены металлические рейки с пазами, заполненными резиновыми прокладками. С целью обеспечения возможности поворота формы вокруг продольной оси к ней приварены четыре обода , имеющие отверстия для фиксации положения формы. Ободья опираются на ролики, которые укреплены на станине , образованной пространственным металлическим каркасом. Для обеспечения герметичности торцов формы в ней предусмотрены прижимные диски, имеющие уплотняющие резиновые прокладки, которые устанавливают на концы труб в процессе их подготовки к формованию.

Для приготовления полимербетонной смеси использован смеситель турбулентного типа, объем которого увеличен за счет наращивания бака. Смеситель смонтирован на рабочей площадке, способной перемещаться вдоль формы по направляющим, установленным в полу помещения. Площадка имеет ограждение и лестницу для подъема рабочих. Смеситель снабжен устройством и лотком для выхода полимербетонной смеси.

Перед заливкой форму подогревают и вслед за этим смазывают подогретым низкомолекулярным полиэтиленом. В дальнейшем смазка производится через три цикла изготовления без подогрева формы. В подогретые таким образом формы укладывают трубы с установленными прижимными дисками. Полимербетонная смесь через лоток поступает в форму, вдоль которой по направляющим уголкам передвигается площадка со смесителем. После разлива смеси с помощью натяжных скоб и запорного устройства форму закрывают и поворачивают на 180 ⁰ так, чтобы смесь заполнила пустую половину и смешалась с воздухом. Через 5 минут форму поворачивают на 180 ⁰ и выдерживают в таком положении 40 минут.

В этот период происходит твердение полимербетонной смеси. Затем форму открывают, извлекают изделие и отправляют его на склад.

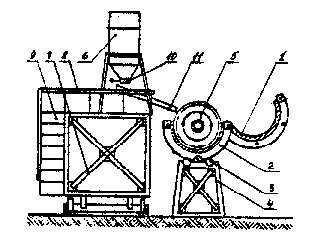

Установка для изготовления теплопроводов с полимербетонной изоляцией
