Номер 42-114-02 |
|
Наименование проекта Станок для снятие фасок на длиномерных прутках |
|
Назначение Для снятия фасок на длинномерных прутках перед заправкой их в токарные автоматы. |
|
Рекомендуемая область применения Механическая обработка |
|
Описание
Описание к ИЛ № 42-114-02

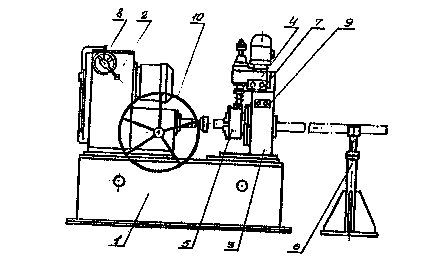

Данная работа является результатом выполнения конструкторской разработки. Станок (см. рисунок) состоит из сварной станины 1, на которой установлены шпиндельная бабка 2, имеющая две скорости вращения, и зажимное устройство, предоставляющее собой стойку 3 с электромеханическим ключом 4 и токарным самоцентрирующим патроном 5. Для удерживания концов длинных прутков служит регулируемая по высоте подставка 6. Работа на станке осуществляется следующим образом. Обрабатываемая деталь заводится через стойку и зажимается в патроне станка электромеханическим ключом при нажатии кнопки «зажим» на кнопочной станции 7. При помощи рукоятки 8 на шпиндельной бабке устанавливается нужное число оборотов. Нажатием кнопки «пуск» на кнопочной станции 9 производится включение вращения шпинделя, подача инструмента до соприкосновения с обрабатываемой деталью осуществляется поворотом штурвала 10
. После снятия фаски инструмент возвращается в исходное положение, нажатием кнопки «отжим» производится разжим обрабатываемой детали. В качестве инструмента на станке применяется зенкер, который устанавливается в шпинделе станка при помощи переходной втулки, регулируемой по длине. Конструкция станка позволяет снимать наружные и внутренние фаски на трубах.
Станок для снятия фасок фасок на длинномерных прутках |
|
Преимущества перед известными аналогами Простота конструкции, удобство в обслуживании. Улучшились условия труда, повысилась его безопасность. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект На 15% повысилась производительность труда. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.06.2002 |
