Результат выполнения конструкторской разработки.

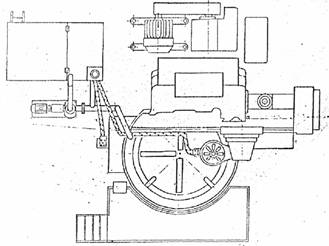

Установка состоит из следующих основных частей: станка модели 1531, бака планшайбы 1, шпинделя 5, вспомогательного бака 3, источника технологического тока 4, системы охлаждения рабочего промежутка, схемы управления приводами установки и источником технологического тока, системы охлаждения источника технологического тока и шпинделя, токосъемного устройства 2.

Бак планшайбы служит для создания водной среды в зоне обработки путем ее полного погружения в охлаждаемую воду. Бак выполнен таким образом, чтобы при крайнем верхнем положении дискового электрода-инструмента была возможность поддерживания уровня охлаждающей воды на 150-200 мм выше зоны обработки. Бак свободно устанавливается на планшайбу станка. На днище его устанавливается планшайба, представляющая собой металлическую площадку с закрепленными на ней четырьмя специальными тисками. Обрабатываемая деталь устанавливается на планшайбу и центрируется при помощи тисков и специального циркуля.

Шпиндель служит для передачи вращения от электродвигателя через вал дисковому электроду-инструменту и электрического тока от источника технологического тока электроду-инструменту через щеточное устройство.

Бак вспомогательный предназначен для обеспечения водоохлаждения рабочего промежутка. Он установлен на специальной площадке выше уровня бака планшайбы с целью обеспечения заполнения бака планшайбы водой самотеком. Через вентиль, установленный в нижней части бака, вода из него может быть слита в канализацию.

Источник технологического тока служит для снабжения электрода-инструмента и обрабатываемой детали технологическим электрическим током и представляет собой понижающий трехфазный силовой трансформатор и выпрямитель.

Система охлаждения рабочего промежутка предназначена для создания водяной ванны в зоне обработки. Она состоит из насоса 6, трубопроводов, пневмоклапана, задвижки.

Схема управления приводами установки и источником технологического тока смонтирована на пульте управления установкой, закрепленном на рабочей площадке установки. Схема содержит кнопки управления, приборы контроля, пускатели и два силовых контактора.

Привод вращения шпинделя - реверсивный. Отключение вращения шпинделя - кнопкой sb5 или sb6.

Для защиты системы источника технологического тока питание установки осуществляется от автоматического выключателя.

Система охлаждения источника технологического тока и шпинделя предназначена для их защиты от чрезмерного перегрева в процессе обработки детали.
