Результат выполнения конструкторской разработки

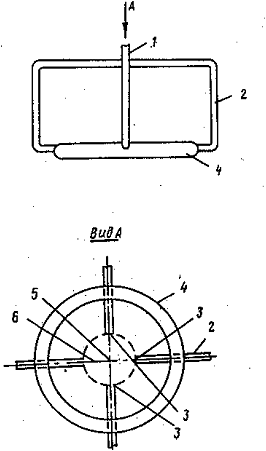

Устройство осуществляющее способ инициирования заряда взрывчатого вещества, представляет собой (см.рис.) волновод 1. Концевая часть которого выполнена в виде пучка ветвей 2, концевые срезы 3 ветвей закреплены в собирающей оправе 4 таким образом, что они равно удалены от точки 5, в которой пересекаются геометрические оси 6 ветвей и служащей центром инициируемого объема взрывчатого вещества. Собирающая оправа выполнена из материала, не дающего искры и не электризующегося при трении (дерево).

Устройство работает следующим образом. Вне заряда собирают устройство, разветвляя волновод на пучок с количеством ветвей не менее двух, чтобы обеспечить встречное взаимодействие волновых импульсов. Количество ветвей возрастает с уменьшением чувствительности взрывчатого вещества к инициирующему импульсу. Расстояние от концевых срезов до точки 5 при закреплении в оправе устанавливают в зависимости от типа взрывчатого вещества, намечаемого к инициированию. Собранное таким образом устройство помещают в заряд на глубину, превышающую критическую глубину инициирования, в качестве которой можно принять критический диаметр взрывчатого вещества. Для большинства порошковых бризантных веществ эта величина колеблется от 8 до 18 мм, для гранулированных веществ типа граммонитов и гранулитов от 40 до 120 мм.

Вводят в заряд устройство, погружая его во взрывчатое вещество или вводя в зарядную полость на расчетную глубину, заполняя всю полость вещества. После введения устройства в заряд по волноводу, от генератора волновых импульсов поступает инициирующий импульс, который проходит до разветвления и поступает в ветви, на которых синхронно встречно-направленно воздействует на инициируемый объем взрывчатого вещества с центром в точке пересечения геометрических осей ветвей.

Устройство для инициирования заряда взрывчатого вещества
