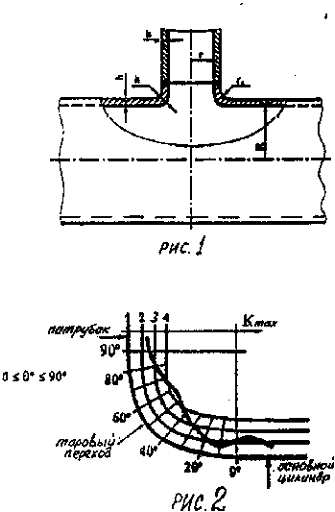

Соединения радиальных патрубков с цилиндрическими обечатками давлений при наличии отбортовки выполняют таким образом, что отсутствуют сварные швы в наиболее напряженных местах, а стыковые сварные швы обладают более высокой способностью сопротивляться воздействию переменных нагрузок (см.рис 1), где:r,r -радиус срединной поверхности цилиндрического сосуда и патрубка;h -толщина стенки сосуда, патрубка;p= r/r • r/h -безразмерный геометрический параметр, учитывающий совместные изменения величинr/r, r/h (r/r<0,5;r>20);rє -радиус срединной поверхности меридионального сечения тороидального соединения оболочки. Максимальное значение коэффициентов концентрации (Кmax)возникают в сечениях торового перехода, имеющих значение координаты 55є - 60є на наружной поверхности (см. рис 2).

Значения Кmaxприведены в таблице 1 для внутренней и наружной поверхности сосудов давления. Зависимость Кmax=a+b p, где а,b -безразмерные коэффициенты Полученные результаты позволяют оценить прочность сосуда давления и произвести расчет его необходимого укрепления в местах наибольшей концентрации напряжений. Патрубок оказывает подкрепляющее воздействие в месте соединения. Толщина стенки патрубка равна толщине основной цилиндрической оболочки, что соответствует требованиям сварки и технологии изготовления соединения при невысокой отбортовке. Наличие отбортовки дает возможность автоматизировать приварку патрубков и осуществить полный контроль качества сварных швов методом ренгеноскопии.
