Номер

35-081-02

Наименование проекта

Аммиачно-сушильная камера

Назначение

Сушка блоков с моделями при литье по выплавляемым моделям

Рекомендуемая область применения

Литейное производство предприятий машиностроения

Описание

Результат выполнения конструкторской разработки.

Предназначена для сушки блоков с моделями в среде аммиака.

Рекомендуется для применения в литейном производстве на предприятиях машиностроения при точных видах литья.

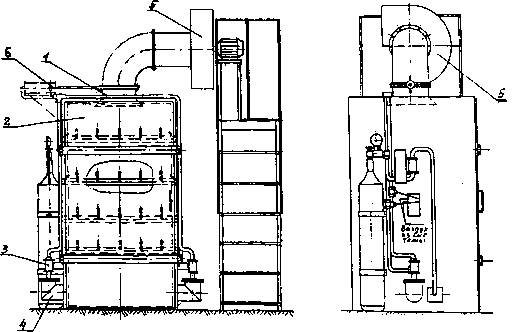

Камера состоит из корпуса 1, плотно закрываемого дверцей 2, двух пневмоцилиндров 3, двух всасывающих патрубков 4, вентиляционной установки 5 и задвижки 6.

На трех стенках камеры имеются штыри для навешивания блоков.

В установке имеется следующая пневмоаппаратура: воздухораспределитель с электропневмоуправлением, клапан электроуправляемый, ротаметр для контроля расхода аммиака, регулятор давления аммиака.

После установки блоков с моделями в камеру дверца плотно закрывается и включается вентилятор, при этом всасывающие патрубки и задвижки открыты. После включения пневмоэлектроклапана задвижка и всасывающие патрубки закрываются и подается аммиак из баллона. Регулировка расхода аммиака производится регулятором давления, снабженного манометром высокого давления. Подача аммиака прекращается через 10 минут с одновременным открытием всасывающих патрубков и задвижки, и включается вентилятор.

Внедрение аммиачно-сушильной камеры позволяет улучшить качество выплавляемых моделей и отливок.
