Результат выполнения конструкторской разработки.

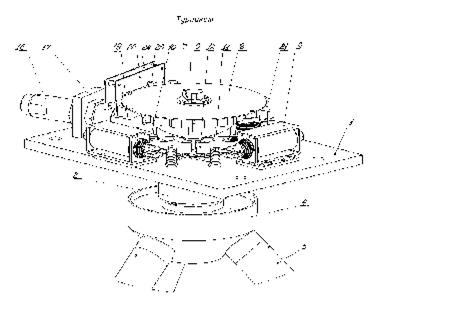

Турникет состоит из неподвижного основания 1, на котором размещаются все узлы и детали механизма. К основанию приварена бобышка 2, в подшипниках которой вращается вал 3. На валу, снизу неподвижного основания, закреплен конический диск 4 с тремя ограждающими штангами 5. Основание располагается под углом 45 ⁰ к горизонтальной поверхности, при этом одна из ограждающих штанг занимает горизонтальное положение.

Кулачковый механизм, расположенный сверху неподвижного основания, включает в себя кулачок 6, снабженный трехгранной овальной боковой поверхностью, верхняя часть которой имеет зубья, чередующиеся с тремя симметрично расположенными впадинами, которые параллельны вертикальной оси кулачка, три ролика 7, расположенные снизу кулачка, и диск с перфорацией 8, жестко установленный сверху кулачка. Механизм фиксации, установленный сверху основания на жестко закрепленной оси, выполнен в виде храповика, входящего в зацепление с зубьями кулачка.

На основании установлены также относящиеся к механизму поворота крестовины два электромагнита 9 с подпружиненными якорями 10, рычаги которых выполнены в виде пружинных элементов 11, установленных на жестких осях, и две собачки 12, вырезы которых взаимодействуют с роликами 7 кулачка 6, а также с толкателем.

Толкатель состоит из корпуса 13 и подпружиненного штока 14, на котором жестко установлен брусок клинообразной формы 15. Корпус толкателя неподвижно крепится на основании. Механизм поворота крестовины снабжен демпфером 16 и рычагом 19 с роликом 20.

Демпфер закреплен в отверстии стойки 17 и имеет подпружиненный шток 18. Рычаг с роликом установлен на неподвижной оси. Жестко закрепленной на основание 1, и имеет возможность вращаться вокруг нее. Турникет снабжен контроллером, содержащим плату 22 с датчиками 23, установленную на кронштейне 24.

Турникет выполнен в виде конструкции, обеспечивающей возможность вращения крестовины в обе стороны с надежной фиксацией в нужных положениях, исключающей возможность самопроизвольного проворота крестовины. Данная конструкция турникета также позволяет осуществлять статистический учет прохождения за счет использования контроллера с датчиками.

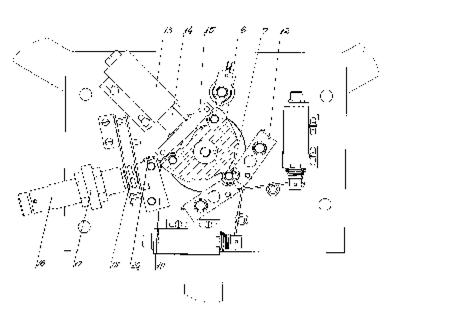

Рис. 1. Вид спереди
