Результат выполнения конструкторской разработки.

Манипулятор состоит из колонны 1, тележки на шарикоподшипниках 3, стоки 5, электродвигателей 6 и 7, шпинделя 12.

Манипулятор подвешен на поворотной консоли 2, по которой перемещается на катках вручную в горизонтальной плоскости.

Модель устанавливается на шпиндель под углом 45 ⁰. Вращательное движение модели вокруг собственной оси осуществляется от электродвигателя 7 через червячный редуктор 10 и зубчатую коническую пару 11. Перемещение модели в вертикальном направлении осуществляется от электродвигателя 6 через муфту 8, редуктор 9 и ходовой винт с резьбой, перемещающийся в стойке. В конечных положениях ходового винта конечные выключатели 4 отключают электродвигатель вертикального перемещения модели. Кнопки управления манипулятором расположены на пульте управления.

Применение манипулятора повышает производительность труда при литье в оболочковые формы и увеличивает номенклатуру отливаемых деталей.

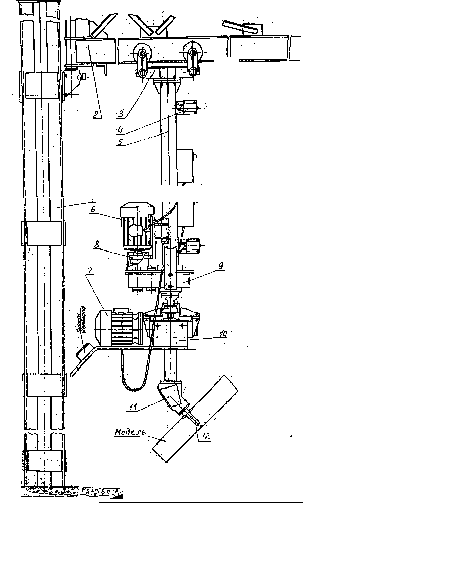

Рис. Общий вид манипулятора
