Результат выполнения конструкторской разработки.

Относится к конструкции рельсовых цепей электрифицированного и оборудованного автоблокировкой железнодорожного пути, где рельсы используют для пропуска электрического тока.

Рельсовое изолирующее стыковое соединение включает в себя размещенный между торцами стыкуемых рельсов набор расположенных друг за другом изолирующих элементов. Каждый изолирующий элемент выполнен в поперечном сечении в форме сечения рельса со срезом одной стороны подошвы, при этом смежные элементы ориентированы в плане срезанными сторонами своих подошв в противоположные стороны.

Рельсовый изолирующий стык содержит две боковые прокладки 1, укладываемые между накладками 2 и концами стыкуемых рельсов 3, одну нижнюю прокладку 4 под подошвой рельса, четыре изолирующие планки 5 под болты 6, две торцовые прокладки 7 в рельсовом зазоре и по две изолирующие круглые втулки 8 на каждом болте.

Концы стыкуемых рельсов соединяются между собой накладками 2 и болтами 6. Для предотвращения прохождения электрического тока от одного из соединяемых рельсов к другому через накладки между ними и концами стыкуемых рельсов укладываются боковые прокладки 1 и нижняя прокладка 4. для изоляции болтов от накладок на каждом болте установлены круглые втулки 8 , а под болтами - изолирующие планки 5. торцовые прокладки 7 устанавливаются в зазор между торцами соединяемых рельсов с направлением усеченных краев прокладок в противоположные стороны, что дает возможность полностью перекрыть рельсовый зазор. Пазухи в местах усеченных краев подошв прокладок 7 в конструкции изолирующего стыка с объемлющими накладками закрываются двумя боковыми 1 и нижней 4 прокладками, что исключает попадание в них грязи как сверху, так и снизу.

Уменьшение площади изолирующего элемента по подошве в предлагаемом рельсовом изолирующем стыке не влияет на прочность последнего, т.к. в динамике, в момент прохождения колесных пар подвижного состава, стык по подошве «раскрывается», т.е. нагрузка в сечении подошвы уменьшается.

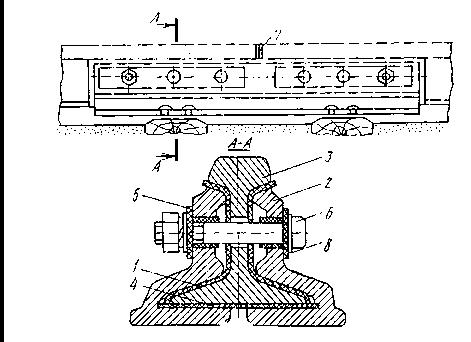

Рис. ОБЩИЙ ВИД СОЕДИНЕНИЯ
