Результат выполнения научно-методической работы по народному образованию.

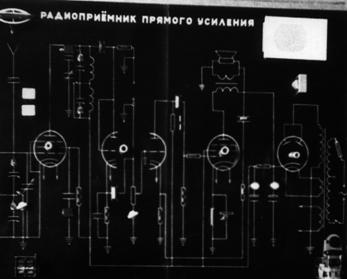

Сетевой приемник !- v-1 собран на гетинаксовой основе размерами 90 ґ115 см. На фоне темной поверхности гетинаксового листа вырезана схема и покрашена белой краской. Все детали для наглядности расположены сверху монтажной электрической схемы.

Открытая развернутая схема позволят при помощи осциллографа демонстрировать форму переменного тока, однополупериодное и двухполупериодное выпрямление переменного тока, сглаживание пульсаций фильтром, резонанс в электрической цепи, амплитудную модуляцию и демодуляцию, прием электромагнитных волн (при наличии источника электрической искры слышен треск в громкоговорителе).

Прибор удобен также для демонстрации принципа работы простого сетевого приемника и при необходимости может использоваться для прослушивания радиопередач.

Демонстрации более эффективны при использовании осциллоскопа. При наличии осциллографической трубки с экраном в 31 см и электронного осциллографа ЭО-7 или другого его аналога, равного по выходной мощности, простейший осциллоскоп можно изготовить так: корпус конструируется из тонкой жести (внутренняя поверхность) и пластика (внешняя поверхность) с креплением к дюралюминиевым уголкам. Трубка помещается экраном в одну сторону (зала), осциллограф экраном устанавливается в противоположную сторону (демонстратора). Трубка экранируется от осциллографа тонким железным листом. Цоколевки малой и большой осциллографических трубок соединяются параллельно с помощью специальных панелек. Прибор является переносным и имеет красивый вид.

Приемник 1- v-1 использовался одновременно с измерителем фотонной эмиссии ИФЭ-1М, снабженным ФЭУ-83 (400-1200 нм).Выходы приборов подключались ко входу двулучевого осциллографа С8-14. При этом регистрировались не частоты фотонов, f амплитуды и длительности импульсов в целях горнорудной промышленности (Денисов А.С. Дис. канд. техн. наук. - г. Кемерово, 1989. - С. 71-72) и лекционной демонстрации.

Эксперименты по сравнению светового и радиодиапазонов электромагнитного излучения горных пород при их одновременной регистрации проведены в затемненной лаборатории физики КузПИ, оборудование которой включало высоковольтные кабели (рентгеновской установки), электродвигатели (вакуумных установок), переключатели и источники разрушения пород методами трения и одноосного сжатия (гидравлическим домкратом). Это - лабораторное моделирование локальных свечений, происходящих в краевой части массивов по контуру горных выработок. Сравнение свечения образцов пород с параметрами ЭМИ в радиодиапазоне показало, что, несмотря на излучения в разных диапазонах частот, максимумы амплитуд импульсов совпадают по своим временным характеристикам, хотя и есть различия по величине.
