Описание к ИЛ № 29-495-02

Результат выполнения НИР.

Дисковое долото (см. рис.) состоит из корпуса 1, в верхней части которого расположен резьбовой присоединительный ниппель 2, а в нижней части закрепленные в лапах 3 оси 4 и установленные на осях эксцентрично относительно оси посредством эксцентриковых втулок 5, буровые диски 6.

Между лапами 3 и рабочими буровыми дисками 6 установлены на конусообразной втулке 5 цилиндрические регулировочные шайбы 7.

Рабочие диски 6 смонтированы на конусообразных втулках 5 с возможностью вращения. При этом поверхности втулок 5 служат для рабочих дисков 6 подшипниками скольжения. Внутренние отверстия втулок 5 и осей 4 имеют некруглое сечение, например, шестигранное.

Положенные на многогранную ось 4 конусообразные втулки 5 не имеют возможности вращения.

Внутренние отверстия втулок 5 выполнены с эксцентриситетом относительно поверхности скольжения. Ось 4 закреплена в лапах 3 корпуса 1 и удерживается в них при помощи гайки 8. Конусообразная втулка 5 закреплена на оси 4 замковым венцом 9 с резьбой.

Регулирование диаметра долота и величины смещения осей шарошек для регулирования скалывающих свойств осуществляют перед бурением скважины за счет изменения величины эксцентриситета путем различного расположения втулок 5 на осях 4. Регулирование шага между рабочими буровыми дисками 6 осуществляют с помощью цилиндрических регулировочных шайб 7, для плавного регулирования шага выполняют несколько комплектов регулировочных шайб 7 с различной толщиной.

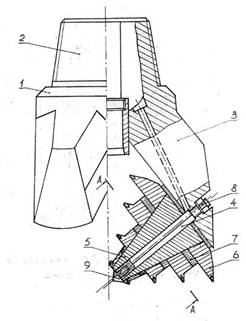

Рис. Дисковое шарошечное буровое долото
