Описание к ИЛ № 29-441-02

Результат выполнения конструкторской разработки.

Конструкторами ООО «Вереск» совместно с учеными Красноярской государственной медицинской академией разработан и изготавливается набор антропометрических инструментов, в состав которого входят антропометр, толстотный циркуль, скользящий циркуль, сколиметр и калипер.

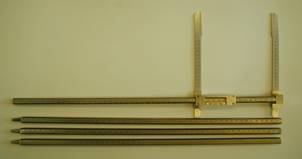

Антропометр(см. рис.1) - это прибор для измерения высоты отдельных точек тела над полом. Антропометр или штанговый циркуль металлический состоит из четырех полых металлических штанг, вставляющих друг в друга, в результате образуется сплошной стержень двухметровой длины. В разобранном виде верхняя штанга с линейками может служить штанговым циркулем. Антропометром можно измерять как в стационарных условиях, так и во время выездов и экспедиций.

Рис. 1. Антропометр

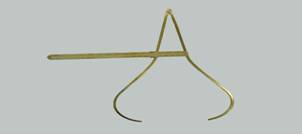

Толстотный циркуль(см. рис. 2) состоит из двух ножек дугообразной формы, свободный конец которых имеет закругленное утолщение. На левой ножке укреплена линейка с миллиметровыми и градусными значениями. Этот циркуль применяют для определения продольных и поперечных диаметров головы, грудной клетки, таза. Он может применяться для измерения эпигастрального или других углов. Измерение углов производится с точностью до 1°.

Рис. 2 Толстотный циркуль

Скользящий циркуль(см. рис. 3) - это прибор, который представляет из себя штанговый циркуль с двумя ножками, одна из которых подвижная по отношению к линейке с миллиметровыми делениями. Скользящий циркуль используется для измерения некоторых размеров головы (скулового, бигониального, верхней высоты и т.п.) и дистальных диаметров конечностей.

Измерения толстотным и скользящим циркулями производится с точностью до 1 мм.

Рис. 3 Скользящий циркуль

Сколимер(см. рис. 4) - прибор для измерения вида углов. Применяется для определения величин кифозов, лордозов и сколиозов. Измерения производятся с точностью до 1°.

Рис. 4 Сколимер

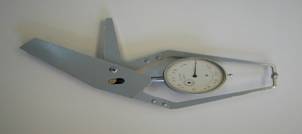

Калипер(см. рис. 5) - прибор для определения толщины подкожно-жировых складок.

Рис. 5 Калипер
