ИННОВАЦИИ БИЗНЕСУ

Номер

29-353-02

Наименование проекта

Радиаторы - конвекторы водяного отопления повышенной теплоотдачи из алюминиевых сплавов серии "Енисей"

Назначение

Использование в качестве отопительного прибора

Рекомендуемая область применения

Системы водяного и парового отопления (t max=130°С)

Описание

Описание к ИЛ № 29-353-02

Результат конструкторской разработки.

Радиаторы-конвекторы (см. рис.) состоят из элементов в виде полых алюминиевых профилей с широкоразвитым внутренним оребрением, соединенных между собой. Лицевые поверхности элементов прямоугольной формы с продольными выступами, обеспечивающими объемность зрительного восприятия конвектора.

Элементы имеют раздельные внутренние каналы для циркуляции теплоносителя и воздушного теплового потока, сочетающие легкость конструкции конвектора с функциональным назначением.

Серия «Енисей» представлена гаммой из 5 размеров (расстояние между центрами входных отверстий 350, 500, 600, 700, 900 мм) и собирается в батареи от 3 до 7 секций различного исполнения (проходные, непроходные, с краном Маевского).

Батареи имеют внутренне эматолирование. Окрашены высокопрочными порошковыми эмалями. Крепление к стене осуществляется с помощью двух кронштейнов.

Радиаторы могут комплектоваться ТЭНами с терморегуляторами фирмы «ariston» соответствующими тепловой мощности радиатора для включения в эл/сеть 220 В при низкой температуре теплоносителя, а также как автономные масляные радиаторы для питания из эл/сети 220 В.

Использование алюминиевых прессованных профилей придает конвектору элегантный современный вид и эстетичность при высокой технологичности изготовления и оптимальном использовании материала.

Конструкция защищена патентом РФ на промышленный образец № 47236.

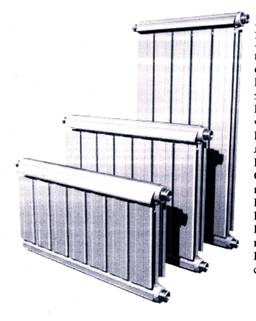

Рис. Конвекторы серии «Енисей»

Преимущества перед известными аналогами

Имеют высокоразвитую поверхность с внутренними каналами, что создает эффективную конвекцию воздуха и теплоотдачу. Исключена электромеханическая реакция между алюминиевыми секциями и стальными трубами. Не выделяют водород. Гарантия 10 лет

Стадия освоения

Внедрено в производство

Результаты испытаний

Испытаны давлением 30 атм. Рабочее давление 20 атм. Имеют низкое гидравлическое сопротивление. Предполагаемый срок эксплуатации 50 лет.

Технико-экономический эффект

Снижение материалоемкости, экономия материалов. Улучшение качества изделия: выдерживают давление до потери герметичности 90 атм.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.09.1999
