Описание к ИЛ № 29-350-02

Результат выполнения конструкторской разработки.

Специалистами фирмы «ВЕРЕСК» разработана конструкция контроллера, основными элементами которой являются (см. рис. 1) блок питания, плата процессора и платы реле.

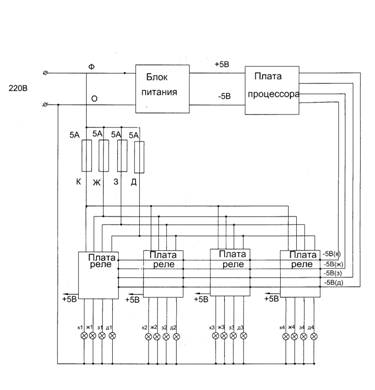

Рис. 1 Структурная схема контроллера светофора КС-2

Контроллер может работать в автономном режиме, в режиме координированного управления, в составе автоматизированной системы управления дорожным движением (АСУД).

Контроллер обеспечивает следующие режимы работы светофорного объекта:

-желтое мигание;

-зеленая волна (при поступлении управляющего воздействия от АСУД или от ведущего модуля);

-подключение ВПУ, ТВП, детекторов транспорта;

-автоматическое переключение светофорного объекта в режим желтого мигания при перегорании всех ламп красных сигналов по одному из направлений движения и при одновременном загорании зеленых сигналов по конфликтным направлениям движения;

-щадящее включение ламп через «0», увеличивающее их ресурс работы в 1,5-2 раза.

Параметры всех программ управления (схема организации движения, порядок чередования фаз, длительность основных и промежуточных тактов, текущее время переключения программ управления и т. д.) задаются с помощью компьютера или выносного пульта управления.

Контролер может управлять как традиционными светофорами с лампами накаливания, так и светофорами с использованием полупроводниковых светодиодных излучателей. Конструктивное и схематическое исполнение прибора позволяет производить замену контролеров серии УК-2 без перемонтажа светофорного объекта

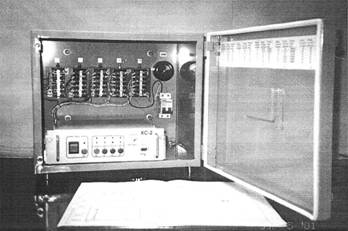

Рис. 2 Контроллер светофора КС-2 (общий вид)
