Описание к ИЛ № 29-301-02

Результат выполнения НИР.

Разработан принципиально новый тип пылеугольного газогенератора (см. рис.), позволяющий достичь КПД газификации 77-80% без снижения удельной производительности аппарата - процесс «КАТЭК».

Конструкция газогенератора позволяет решить проблему фазового перехода без шлакования стенок реактора, и стадия газификации продолжается до температуры 1050-1100 °С.

Газогенератор включает в себя корпус реакционной камеры, горелку для ввода топлива и кислорода или парокислородной смеси, патрубки отвода шлака и газа. Корпус реакционной камеры имеет металлические двухслойные охлаждаемые стенки и снабжен тангенциально расположенными соплами, установленными на одном уровне в несколько ярусов по высоте реактора. Конструктивно реакционная камера выполнена из отдельных секций на фланцевых соединениях. Подача воды в сопла на пленочную завесу и на охлаждения стенок осуществляется независимо. Число ярусов сопел может быть от 3 до 10, а расстояние между ярусами может варьироваться от 0,5 до 5 диаметров реактора.

Реактор выполнен в виде отдельных секций, каждая из которых имеет водоохлаждаемую рубашку и тангенциальный ввод воды внутрь аппарата для защиты стенок реактора.

Частицы расплавленного шлака, попадая в пограничный слой у стенки реактора, охлаждаются до температуры ниже температуры размягчения и затвердевают. Использование испаряющейся пленочной завесы позволяет осуществить фазовый переход "жидкость твердое" для минеральной части угля без шлакования стенок реактора.

Предлагаемый газогенератор обладает повышенной эксплуатационной надежностью реактора и теплообменных систем вследствие снижения уровня температурного воздействия на металлические конструкции.

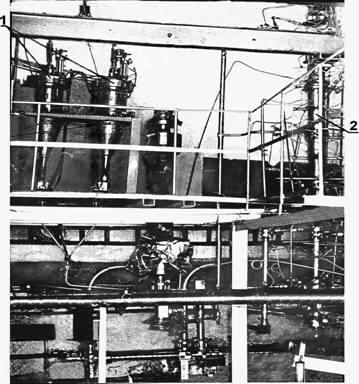

Рис. Общий вид опытного газогенератора "КАТЭК" производительностью 0,5 тн/час по углю, где 1 - бункеры для угольной пыли, 2 - газификатор.
