Описание к ИЛ № 29-270-02

Результат выполнения конструкторской разработки.

В качестве горючего используется твердое топливо.

Отопительный аппарат сварной конструкции состоит (см. рис.) из корпуса 8, газохода 9 и чугунной плиты 11 с конфорками 10, которая удерживается окантовкой 12. В рабочем положении отопительный аппарат устанавливается на опору 14. Стенки топки, газохода и корпуса образуют водяную камеру, которая во время эксплуатации заполняется водой. Для соединения водяной камеры с отопительной системой на корпусе аппарата имеются штуцера 5 с резьбой труб 1 1/4 .

Топка имеет три окна: загрузочное, шуровочное, поддувальное. Окна закрываются дверками, закрепленными на корпусе. Дверки загрузочная 1 и шуровочная 2 снабжены отражателями. Поддувальная дверка 4 имеет задвижку для регулирования количества воздуха, поступающего в топку. Колосниковая решетка 3 укладывается на уголки 6.

Для лучшего сгорания топлива пространство 7 между колосниковой решеткой и стенками топки рекомендуется футеровать (заделать) кирпичом, глиной, асбестом или другими огнеупорными материалами. Зольный ящик 15 устанавливается в пространство под колосниковой решеткой.Для замера температуры воды на выходе из аппарата установлен указатель температуры 16.

По желанию заказчика для поддержания температуры теплоносителя в перерывах между протопами, аппарат может доукомплектовываться встроенным электрическим ТЭНом мощностью от 3 до 12 кВ и автоматическим пультом управления в этом режиме.

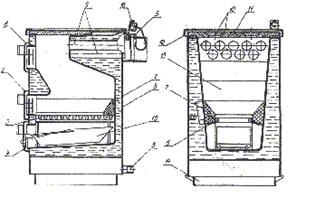

Рис. Отопительный аппарат «Тайга»
