Описание к ИЛ № 29-265-02

Результат выполнения НИР.

По предложению автора реконструкция мокрого скруббера с коагулятором Вентури заключается в установке в каплеуловителе скруббера цилиндрической полой орошаемой вставки (см. рис.).

Реконструированный золоуловитель работает следующим образом.

Дымовые газы после воздухоподогревателя поступают в трубы Вентури, где происходит осаждение и коагуляция частиц на каплях распыленной форсункой воды. Далее газовый поток поступает в каплеуловитель, в котором золоводяные капли из пристенной части потока сепарируются под действием центробежных сил на внутренней части корпуса каплеуловителя и смываются пленкой, орошающей воды в гидрозатворе.

Газовый поток с золоводяными каплями, попадающий в приосевую область каплеуловителя и сохраняющий крутку, входит внутрь дополнительной полой вставки, где процесс осаждения и смыва золы происходит аналогично, как на стенке каплеуловителя. Очищенные дымовые газы поступают на всас дымососа и через дымовую трубу выбрасываются в атмосферу.

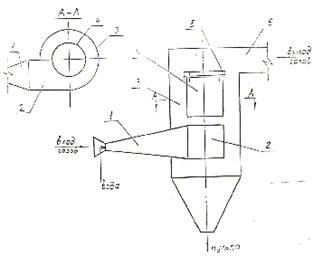

Рис. Скруббер для очистки газов, где:

1-коагулятор Вентури,

2-входной газоход каплеуловителя,

3-каплеуловитель,

4-цилиндрическая орошаемая вставка,

5-коллектор орошения,

6-выходной газоход
