Номер 29-260-02 |
|||
|
Наименование проекта Малогабаритная установка для улавливания угольной пыли в системе пылеприготовления |
|||
|
Назначение Улавливание угольной пыли в системе пылеприготовления котельных агрегатов |
|||
|
Рекомендуемая область применения Энергетика, угольная промышленность, ТЭЦ, ГРЭС, пром. котельные, сжигающие твердое топливо |
|||
|
Описание
Описание к ИЛ № 29-260-02
Результат выполнения НИР. Установка (см. рис.) состоит из центробежного пылеконцентратора 1, циклона 2, подводящего газохода 3, газохода 4 очищенного газа из пылеконцентратора, газохода 5 концентрированного газа, патрубка сброса 6 уловленной пыли, бункера 7, крышки бункера 8, газохода 10 очищенного газа из циклона, газохода 12 отвода очищенных газов в мельничный вентилятор. Для отделения угольной пыли установлены два параллельных пылеконцентратора диаметром 800 мм и два циклона диаметром 680 мм. Установка работает следующим образом. Запыленный поток газов поступает из сепаратора мельницы по газоходу 3 на завихритель центробежного пылеконцентратора, состоящий из рассекателя и лопаток. При этом поток закручивается, и частицы пыли под действием центробежных сил отбрасываются к внутренней стенке корпуса, а очищенные газы по газоходу 4 направляются в мельничный вентилятор. Концентрированный поток, в котором содержится выделенная из газов пыль, с частью газов (до 24,5%) направляется из пылеконцентратора на очистку в циклоны ЦН-11 диаметром 680 мм. Очищенные в циклоне газы идут в газоход 4 на вход в мельничный вентилятор, а уловленная пыль по патрубку поступает в бункер, из которого она направляется для сжигания в котельный агрегат.

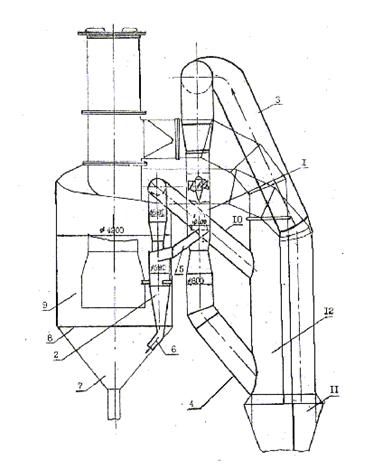

Рис. Установка для улавливания угольной пыли, где: 11- сепаратор; |
|||
|
Преимущества перед известными аналогами Малогабаритность установки способствует повышению взрывобезопасности пылесистемы за счет уменьшения ее внутреннего объема и присосов воздуха. Металлоемкость установки снижена на 8 тонн для одной системы |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается стабильная работоспособность при эксплуатации |
|||
|
Технико-экономический эффект Повышение эффективности очистки газов с 85 до 96,5% |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 18.06.2002 |
