ИННОВАЦИИ БИЗНЕСУ

Номер

29-255-02

Наименование проекта

Топочное устройство с четырехвихревой ступенчатой схемой сжигания

Назначение

Разработано с целью повышения располагаемой теплопроводности котлов, защиты радиационных поверхностей нагрева от шлакования, снижения выбросов оксидов азота

Рекомендуемая область применения

Теплоэнергетика. Топки котельных агрегатов

Описание

Описание к ИЛ № 29-255-02

Результат выполнения НИР.

Топочное устройство с четырехвихревой ступенчатой схемой сжигания содержит (см. рис.) по два многоярусных блока горелок на боковых стенах и по два центральных многоярусных сопла третичного дутья, установленных по центру фронтовой и типовой стен.

Оси противоположных горелок направлены диагонально навстречу друг другу.

Рис.1 Четырехвихревая схема для ступенчатого сжигания бурых углей, где

1 - горелка,

2 - сопло третичного дутья

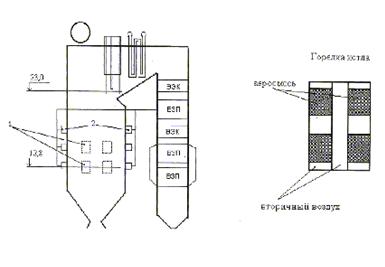

Рис. 2 Котел БКЗ-320 ст № 18 Красноярской ТЭЦ-1, где

1 - горелка;

2 - сопло третичного дутья

Преимущества перед известными аналогами

Возможность сжигания шлакующих углей за счет того, что оси горелок расположены не в углах топки и направлены не вдоль фронтовой и тыловой стен топки, а в центр топки

Стадия освоения

Внедрено в производство

Результаты испытаний

Бесшлаковочная мощность котла БКЗ-320 увеличилась на 30 т/ч, на 40 % снизилась концентрация оксидов азота в дымовых газах

Технико-экономический эффект

Повышение КПД брутто на 0,5%, снижение оксидов азота на 20-30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.06.2002
