Результат выполнения технологической разработки.

Для обеспечения циркуляции при избыточном давлении в затрубном пространстве газовой или газоконденсатной скважины с лифтовой колонной труб большого диаметра предлагается следующий способ.

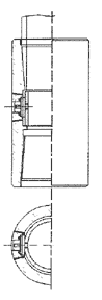

В составе лифтовой колонны труб устанавливается циркуляционный клапан. В конструкцию циркуляционного клапана входят шар, установленный на седло в радиальном канале корпуса, обращенный к осевому каналу (см.рисунок), а также кольцевой поршень, жестко связанный с полым штоком, который подпружинен относительно корпуса.

Принцип реализации предлагаемого способа заключается в следующем.

При увеличении давления в затрубном пространстве оно сообщается кольцевому поршню, жестко связанному с полым штоком, который подпружинен относительно корпуса. Кольцевая камера под кольцевым поршнем постоянно гидравлически связана с осевым каналом полого штока.

При снижении перепада давления клапан перекрывает гидродинамическую связь полости лифтовой колонны труб с межтрубным пространством.

Перепад давления, при котором осуществляется открытие циркуляционного клапана, можно изменять в широком диапазоне путем подбора диаметра кольца-пружины и ее высоты.

Циркулиционный клапан для реализации предлагаемого способа имеет малые габаритные размеры, отличается простотой в изготовлении и монтаже.
