Результат выполнения конструкторской разработки.

Разработка предназначена для предотвращения образования солевых отложений (накипи) в различной теплообменной аппаратуре:паровых и водяных котлах, теплообменниках, водоподогревателях и др.

Целью разработки является повышение эффективности предотвращения отложений в теплообменной аппаратуре за счет комплексного использования энергии ионизирующего излучения и энергии электромагнитного поля.

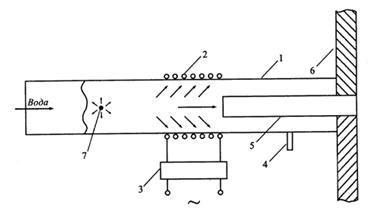

На рисунке представлена общая схема конструкции устройства для реализации предлагаемого способа предотвращения образования накипи. Устройство состоит из водовода, выполненного из двух соосных труб, одна из которых, большего диаметра, выполнена из диамагнитного материала 1 с обмоткой 2, подключенной к источнику тока 3, и имеет патрубок 4 для слива воды, насыщенной солями, а другая 5, меньшего диаметра, установлена на выходе водовода и предназначена для подачи обессоленной воды в теплообменную аппаратуру 6, при этом на входе водовода установлен источник ионизирующего излучения 7.

Устройство работает следующим образом. Вода по водоводу поступает в трубку 1, где подвергается воздействию источника ионизирующего излучения 7, например, лампы с жестким ультрафиолетовым спектром (или радиационным), вследствие чего соли жесткости, в основном, кальциевые или магниевые, подвергаются ионизации - Са ⁺⁺,mg ⁺⁺, СО ₃^{- -},so ₄^{- -} и т.д., и далее на них воздействует электромагнитное поле, создаваемое обмоткой 2, подключенной к источнику тока 3, вследствие чего положительные и отрицательные ионы под воздействием сил Лоренца перемещаются к внутренней поверхности трубы 1, а в трубу 5 и далее в теплообменный аппарат 6 поступает обессоленная вода, что позволяет обеспечить практически безнакипный режим работы на рабочих поверхностях нагрева теплообменной аппаратуры. Оптимальный режим работы регулируется величиной тока, создаваемого от источника 3 в обмотке 2, а вода с повышенным содержанием солей выходит через патрубок 4. Кроме того, эффективность обработки воды возрастает также за счет нагревания труб 1 и 5, а, следовательно, и воды, проходящей по ним, за счет теплового воздействия от теплообменного аппарата, в частности, имеет место разложение бикарбоната кальция и магния по формулам:

Са(НСО ₃) ₂ = СаСО ₃Ї+ СО ₂­+ Н ₂О

mg(НСО ₃) ₂ = mgcО ₃Ї+ СО ₂­+ Н ₂О

Высокая эффективность работы устройства достигается за счет практически безнакипного режима работы, что позволяет экономить тепловую энергию, а также трудозатраты на капитальные и текущие ремонты.
