Результат выполнения конструкторской разработки.

Предлагаемая разработка относится к устройствам для получения импульсных колебаний с помощью магнитострикционного преобразователя и предназначена для предупреждения отложений в теплообменной аппаратуре, а также может быть использована для интенсификации различных технологических процессов.

Известны устройства (патент России № 148607), содержащие большое количество узлов и радиодеталей, что приводит к невысокой их надежности.

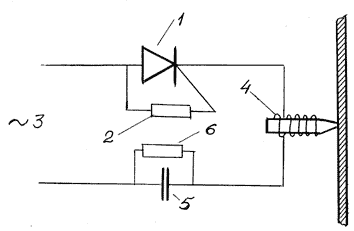

На рисунке представлена блок-схема предлагаемого генератора. Он содержит тиристор 1, параллельно которому включено регулировочное сопротивление 2, при этом тиристор соединен с источником переменного тока 3 и с обмоткой магнитострикционного преобразователя 4, подключенного к конденсатору 5 и сопротивлению 6.

Блок-схема импульсного электрического генератора

Генератор работает следующим образом.

Переменный ток с выхода источника 3 подается на тиристор 1. При положительной полуволне тиристор 1 открывается и образуется цепь для протекания тока - тиристор 1, обмотка магнитострикционного излучателя 4, конденсатор 5.

В первоначальный момент сопротивление конденсатора практически равно нулю, в связи с чем ток возрастает до величины несколько сот ампер в импульсе и уменьшается по мере заряда конденсатора. Тиристор открывается практически мгновенно (2-7 мкс), уровень открытия регулируется сопротивлением 2, с другой стороны кратковременность прохождения тока обеспечивается быстротой заряда конденсатора 5, постоянная времени заряда которого определяется величиной емкости, а также зависит от омического сопротивления катушки индуктивности преобразователя и тиристора.

Следует отметить, что образуется также другой путь для прохождения тока, начиная от верхней обкладки конденсатора 4 через сопротивление 5, но величина протекающего здесь тока будет незначительна. Таким образом при положительном полупериоде через тиристор и индуктивность преобразователя, имеющую незначительное омическое сопротивление (сотые доли ома) проходит мощный импульс тока, величину длительности которого в широких пределах можно установить изменением величины сопротивления 2 и емкости 4.

Импульс тока вызывает изменение линейных размеров магнитострикционного преобразователя и возбуждаемые в нем колебания передаются на металлоконструкцию того или иного технологического аппарата, вследствие чего и достигается положительный эффект.
