Номер

24-303-02

Наименование проекта

Манипулятор для нанесения лакокрасочных материалов

Назначение

Нанесение лакокрасочных материалов на поверхности типа "крыши транспорта".

Рекомендуемая область применения

При нанесении лакокрасочных материалов методом безвоздушного распыления в автоматическом режиме.

Описание

Результат выполнения конструкторской разработки.

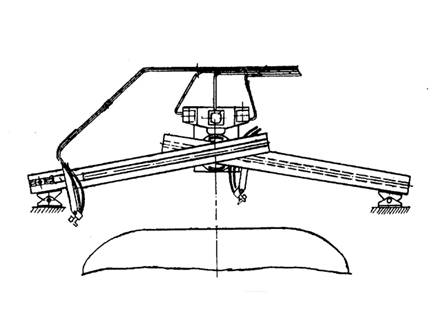

Манипулятор состоит из двух балок (см.рисунок), внутри которых за счет цепных передач перемещаются по направляющим каретки, несущие краскораспылители. Балки шарнирно соединены с корпусом, на котором установлен гидромотор, передающий вращение приводным звездочкам цепных передач. Работа гидромотора осуществляется от станции гидропривода, на панели которой смонтированы: гидросистема управления кареток с краскораспылителями и пневмосистема управления распылителями и подготовки воздуха.

Манипулятор для нанесения лакокрасочных материалов

Преимущества перед известными аналогами

Конструктивная простота, надежность в эксплуатации.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.11.2002
