Номер 24-302-02 |
|
Наименование проекта Двоичный счетчик на дистанционных переключателях |
|
Назначение При подсчете импульсов (циклов) на дистанционных переключателях. |
|
Рекомендуемая область применения Счет импульсов в программных устройствах. |
|

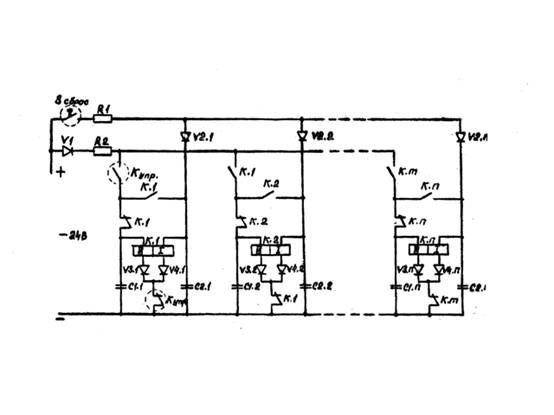

Описание Результат выполнения конструкторской разработки. Счетчик состоит из ячеек, выполненных на дистанционных переключателях К.1, К.2…КП (см.рисунок), количество которых зависит от счета необходимого количества импульсов. Контакты дистанционных переключателей соответствуют включенной катушке 1, что определяет состояние дистанционного переключателя "0". При подаче управляющего импульса на счетчик происходит заряд конденсатора С1.1. При последнем снятии импульса происходит разряд конденсатора на катушку iii через диод v3.1, переводя дистанционный переключатель в состояние "1", что соответствует прохождению одного импульса. В это время контакт К.1 замыкает цепь заряда конденсатора С1.2. При поступлении второго управляющего импульса происходит заряд конденсатора С2.1. При снятии второго импульса происходит разряд емкости С2.1 на катушку 1 дистанционного переключателя К.1, что переводит его в состояние "0". Разряд емкости С1.2 на катушку iii переключателя К.2 переводит в состояние "1". Таким образом, используя состояние дистанционных переключателей "0" и "1", что соответствует двоичной системе счисления, и, задаваясь необходимым числом импульсов, выбирают нужное количество ячеек на дистанционных переключателях.
|
|
Преимущества перед известными аналогами Память о записанном количестве импульсов, возможность возобновить счет с прерванного положения. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2,2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 01.11.2002 |
