Результат выполнения конструкторско-технологической работы.

В пневмоинерционных сепараторах на качественные показатели процесса сепарации значительно влияют скорость и структура воздушного потока в камере пневмосепарации. Существенное влияние оказывает наличие колена в воздушном канале.

В конструкции фракционного пневмоинерционного сепаратора (см.рисунок) поворот потока на 90 ^о сопровождается изменением его структуры, что обусловлено перераспределением локальных давлений и скоростей по сечению канала.

Без регуляторов основной воздушный поток воздействует только на струю зернового вороха на участке расположения траектории полета полноценного зерна, что приводит к потерям зерна и низкому эффекту очистки. Применение глухих заслонок - делителей воздушного потока не дают значительного эффекта в распределении скоростей на входе и в середине камеры сепарации. Кроме того, в зависимости от различных свойств обрабатываемого материала возникает необходимость перемещения места установки данных конструкций в воздухоподводящем канале.

Эти недостатки учтены в конструкции регулятора в виде нескольких заслонок, имеющих возможность перемещения на входе воздушного потока. Числовые значения расстояния от наружной стенки до заслонок, в зависимости от их положений, приведены в таблице.

Расстояния от наружной стенки воздуховода

до направляющих заслонок в зависимости от их расположения, мм

Возможность перемещения заслонок позволяет получить более широкий диапазон изменения эпюры скоростей в зависимости от фракционного состава струи зернового вороха.

Применение данной конструкции в пневмосистемах позволяет получать равномерные потоки воздушной струи, коэффициент вариации до 0,25.

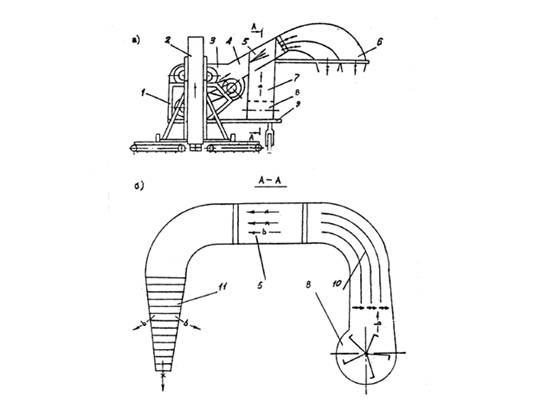

Схема фракционного пневмоинерционного сепаратора зернового вороха (а)

и пневмосистемы с регулятором (б):

1 - рама; 2 - питатель; 3 - метатель; 4 - направляющая труба; 5 - пневмоинерционная камера; 6 - канал отвода фракций; 7 - воздуховод; 8 - вентилятор; 9 - дополнительная рама; 10 - направляющие заслонки; 11 - выходной воздуховод
