Результат выполнения конструкторской разработки.

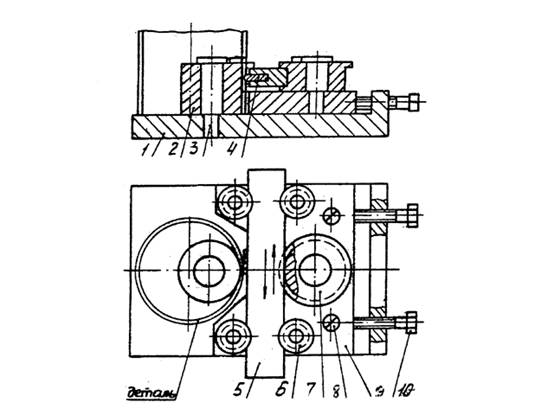

Устройство для клеймения включает плиту-основание 1 (см.рисунок), на которой установлен базирующий ролик 2, свободно посаженный на оси 3. Ось закреплена одним концом перпендикулярно плите. Кассета с клеймами 4 установлена на каретке 5, совершающей возвратно-поступательное движение между направляющими роликами 6. Напротив базирующего ролика с противоположной стороны каретки установлен опорный ролик 7, взаимодействующий с кареткой и служащий для получения стабильного отпечатка на детали.

Для обеспечения возможности обработки деталей с разной толщиной стенок и регулировки глубины отпечатка каретка смонтирована на промежуточной плите 9, которая установлена на плите-основании с возможностью перемещения перпендикулярно ходу каретки.

Фиксация промежуточной плиты осуществляется с помощью винтов 8, а перемещение - с помощью регулировочных болтов 10.

Каретку выводят из зоны контакта клейм с деталью и надевают деталь на базирующий ролик. С помощью регулировочных болтов устанавливают необходимое расстояние между кареткой и поверхностью детали, в зависимости от толщины обрабатываемой детали и требуемой глубины оттиска. Затем приводят в движение каретку. Клейма, входя в контакт с деталью, вдавливаются в ее поверхность. За счет сцепления клейма с поверхностью детали последняя поворачивается на ролике, обкатывая его, пока весь ряд клейм не выйдет из зацепления. Базирующий ролик не только обеспечивает проворачивание детали, но и предотвращает деформацию ее стенок в местах приложения усилий.

Устройство для клеймения по окружности изделий,

имеющих форму тел вращения
