Результат выполнения конструкторской разработки.

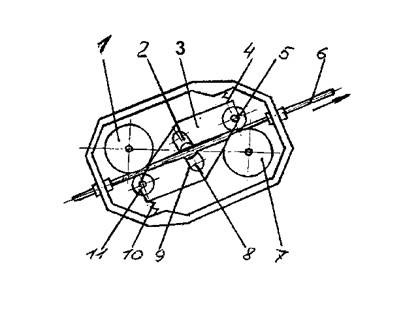

Устройство для подачи электродной проволоки в зону сварки имеет приводные ролики 1 и 7 (см.рисунок), вращение которых осуществляется от двигателя через шестерни и прижимные ролики 5, смонтированные на коромысле 3 и поджимаемые к приводным роликам при помощи пружин 4 и 10. В центре коромысла выполнен поперечный паз 9, внутри которого расположены упругие элементы 2 и 8. В паз коромысла входит штырь, жестко закрепленный на корпусе.

Электродная проволока 6 проходит в устройстве между двумя парами роликов: приводными, которые вращаются от электродвигателя через шестерни, прижимными. В случае стопорения проволоки между роликами 5 и 7, например при увеличении ее сечения, коромысло поворачивается против часовой стрелки и ролик 11 отходит от ролика 1, что предупреждает образование петли.

В случае прохождения утолщенного участка проволоки между роликами 1 и 11 последний поворачивает коромысло против часовой стрелки и ролик 5 отходит от ролика 7. Исключается стопорение проволоки.

Для обеспечения продвижения проволоки между роликами 1 и 11 упругий элемент 8, расположенный со стороны подающего ролика 7, выполнен более жестким.

Устройство для подачи электродной проволоки в зону сварки
