Номер 24-274-02 |
|||
|
Наименование проекта Электронное реле поворотов |
|||
|
Назначение Бесконтактное реле поворотов, снижение трудоемкости. |
|||
|
Рекомендуемая область применения При эксплуатации мотоциклов. |
|||
|
Описание Результат выполнения конструкторской разработки. Электронное реле поворотов (см.рисунок), состоит из несимметричного мультивибратора собранного на транзисторе Т1, который подает импульсы на базу транзистора Т2. Через открытый переход эмиттер-коллектор напряжение поступает на базу мощного транзистора Т3 в такт с импульсами мультивибратора. Транзистор Т3 открывается, через него проходит ток, лампа поворота зажимается, контрольная лампа гаснет. При отсутствии импульса транзисторы Т2 и Т3 закрываются, лампы поворота гаснут, контрольная лампа загорается. Реле осуществляет контроль исправности цепи по показаниям контрольной лампы Л1, которая изолирована от корпуса. При исправной цепи лампа Л1 мигает в противофазе с лампами поворотов. При обрыве цепи Л1 гореть не будет, при замыкании цепи лампа Л1 горит постоянно.

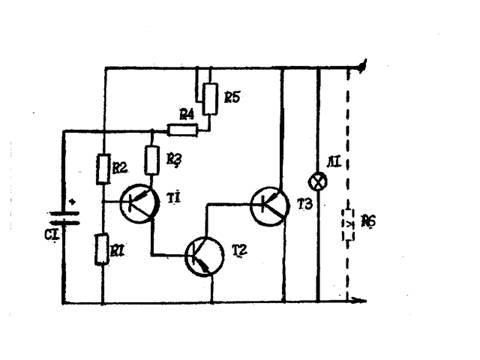

Схема электронного реле поворотов |
|||
|
Преимущества перед известными аналогами Реле устойчиво к вибрациям, надежно в эксплуатации. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости в 2 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 18.10.2002 |
