Номер

24-273-02

Наименование проекта

Приспособление для отливки алюминиевых деталей

Назначение

Экономия металла при изготовлении алюминиевых заглушек со шляпками.

Рекомендуемая область применения

Использование отходов алюминиевой продукции.

Описание

Результат выполнения технологической разработки.

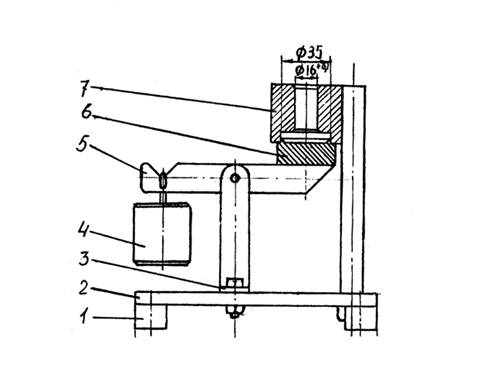

Приспособление состоит из опорной плиты 2 (см. рисунок), опирающейся на четыре подставки 1, изготовленные из отрезков труб и приваренные к плите. В плите просверлены отверстия для установки стоек 3. К стойке с помощью сварки крепится корпус 7. К корпусу поджимается днище 6, приваренное к рычагу 5 из полосовой прокатной стали. Рычаг шарнирно закреплен на оси между двух стоек 3, изготовленных также из полосовой прокатной стали и закрепленных на плите болтами. Усилие поджатия обеспечивается грузом 4, подвешенным на крючке к противоположному концу рычага.

С помощью специального мерного черпачка расплавленный алюминий заливают в отверстие корпуса и заполняют полость, образованную внутренними проточками корпуса и поджатым к нему днищем. После затвердения алюминия груз вместе с крючком снимают с рычага, который за счет смещения центра тяжести поворачивается по часовой стрелке, днище отходит от корпуса и готовая деталь удаляется.

Возврат приспособления в рабочее положение производится поворотом рычага против часовой стрелки и подвешиванием на его конец груза.
