Результат выполнения конструкторской работы.

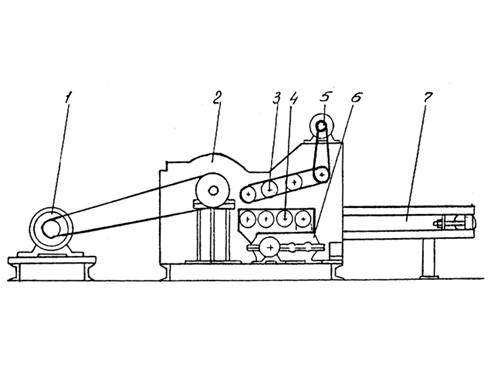

Рубительная машина МРБГ-4Н включает механизм резания 2 (см.рисунок), вальцовые механизмы подачи 3, 4 и приводы к ним 1, 5, 6.

Механизм резания выполнен в виде вращающегося ножевого барабана, установленного в кожухе. Под ножевым барабаном размещена сепарирующая решетка. В кожухе ножевого барабана установлен нижний контрнож, а в конце сепарирующей решетки - дополнительный контрнож, при помощи которого обеспечивается доизмельчение крупных кусков древесины, не прошедших через отверстия решетки.

Механизм подачи состоит из верхних приводных прижимных вальцов, установленных на раме, качающейся на оси поворота и служащей одновременно осью вращения первого вальца. Под прижимными вальцами расположены приводные нижние вальцы.

Машина работает следующим образом. Древесные отходы подаются к механизму подачи конвейера 7 и продвигаются на нижние подающие вальцы. При дальнейшем их перемещении на слой отходов "накатываются" верхние вальцы и прижимают древесное сырье к нижним приводным вальцам, обеспечивая тем самым подачу отходов в зону резания.

Образующаяся в процессе рубки щепа попадает в подножевые впадины барабана и затем под действием центробежных сил выбрасывается на сепарирующую решетку.

Частицы измельченной древесины, не прошедшие через сепарирующую решетку, увлекаются режущими ножами и образующимся воздушным потоком к дополнительному контрножу, где происходит их доизмельчение. Вынос щепы из-под машины производится наклонным транспортером (шнековым или ленточным) или пневмотранспортом.
