Результат выполнения технологической разработки.

Для создания однородного магнитного поля служит рамка Гельмгольца (РГ) (см.рисунок), состоящая из двух квадратных катушек со стороной квадрата 2а, расположенных параллельно друг другу на расстоянии 2d. Размер "а" равен 0,551 м, 2d = 0,6 м.

Упрощенное выражение для расчета РГ имеет вид

где Н - напряженность в центральной зоне рамки, А/м;

w - число витков одной катушки;

i - ток, протекающий через катушку, А.

Требуемое значение напряженности поля до 6000 А/м должно быть получено при напряжении источника питания 220/380 В и приемлемых значениях w и i, определяемых намоткой катушек в лабораторных условиях.

Исходя из ограничений, расчетным путем найдено w=23. При этом, требуемая величина тока i, пропускаемого для получения Н=6000 А/м через РГ в случае последовательного включения катушек, составляет 221 А. Указанное предельное значение напряженности поля требуется получать кратковременно, поэтому сечение медного провода обмотки выбрано при допустимой плотности 4,2 А/мм ² и составляет 35 мм ².

Поскольку потребление значительного тока из сети является нежелательным, в установке используется полная компенсация реактивной мощности посредством подбора емкости батареи конденсаторов БК, каждый из которых защищен плавким предохранителем. Регулирование величины тока в РГ производится автотрансформатором АТ.

Магнитный пускатель осуществляет защиту установки в случае расстройки компенсации реактивной мощности из-за обрыва провода или короткого замыкания.

Регулирование фазы тока ступенями по 30 ⁰ осуществляется коммутаторным фазорегулятором КФР, выполненным с помощью пакетных переключателей.

Включение и отключение установки производится автоматом максимального тока. При включении загорается сигнальная лампа ЛС.

При исследовании устройств релейной защиты установку используют совместно с исследуемым реле.

Рамка РГ и реле снабжены клеммниками, соединенными кабелями. Реле устанавливают на расстоянии 3-5 м от РГ.

Для измерений тока в РГ и в реле используются трансформаторы тока ТТ1, ТТ2 и амперметры А ₁, А ₂.

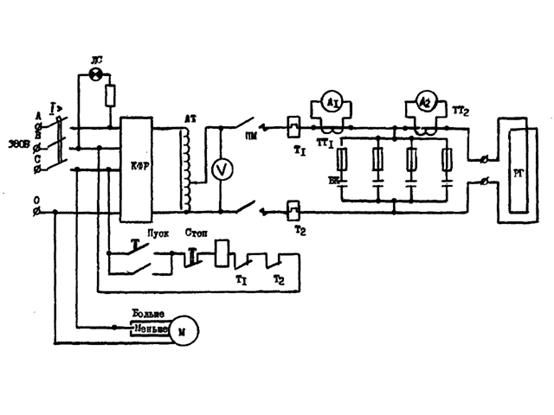

Схема установки
