Результат выполнения конструкторской разработки.

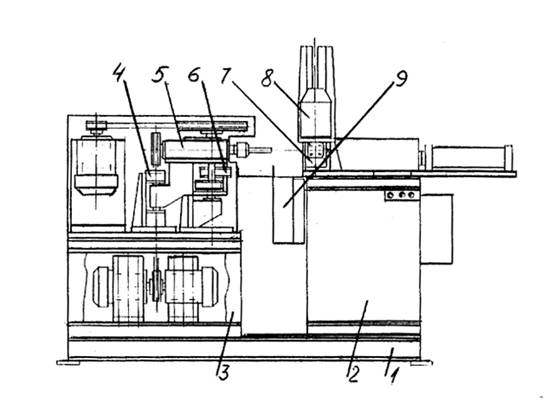

Автомат состоит из основания 1 (см.рисунок), правой 2 и левой 3 тумб, механизма поворота 4, сверлильно-пазовальных головок 5, пазовального механизма 6, механизма подачи 7, бункера 8, склиза 9.

Деревянные заготовки загружают в бункер, включают электродвигатели сверлильно-пазовальных головок, пазовального механизма и пневмодвигатель механизма подачи.

Механизм подачи захватывает заготовку и выталкивает ее из бункера, отсекая верхние заготовки. При выходе из бункера заготовка зажимается и происходит ее подвод к зоне обработки, затем движение механизма подачи замедляется до расчетного. Происходит рабочий ход на величину подачи, по окончании которого подается команда на обратный быстрый отвод каретки с заготовкой.

При подходе к бункеру происходит разжим заготовки, отсекатель подает очередную заготовку и она, занимая исходное положение, вытесняет обработанную деталь.

Деталь по склизу скатывается вниз и падает в ящик.

Механизм подачи занимает исходное положение и цикл повторяется снова в автоматическом режиме.

Автомат для выборки пазов
