Результат выполнения конструкторской разработки.

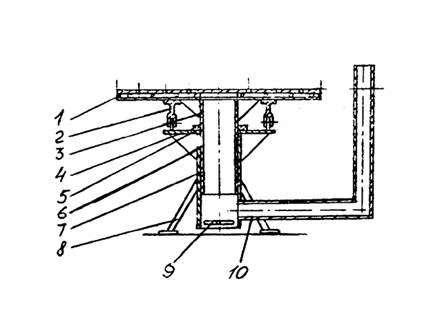

Сварочный стол состоит из поворотной платформы 1 (см.рисунок), опорных роликов 2, внутренней трубы 3, трубопровода вентиляции 10, наружной трубы 7.

Поворотная платформа состоит из верхней и нижней частей, сваренных между собой стальной полосой шириной 45 мм. Для придания жесткости во внутреннюю полость поворотной платформы в диаметральном направлении вварены восемь ребер жесткости, на которых для создания сообщающихся полостей просверлены отверстия диаметром 30-35 мм. В верхней части поворотной платформы для вытяжки сварочных газов имеются отверстия диаметром 10-15 мм. Количество отверстий выбирается в зависимости от мощности вытяжной вентиляции.

К нижней части поворотной платформы по центральному отверстию приваривают внутреннюю трубу и четыре серьги опорных роликов. Жесткость соединения поворотной платформы с внутренней трубой обеспечивается четырьмя кронштейнами. На расстоянии 250 мм от плоскости нижней части поворотной платформы к внутренней трубе приваривают малое опорное кольцо 4, опирающееся на большое опорное кольцо 5.

Большое опорное кольцо приваривают кромкой своего центрального отверстия к торцу наружной трубы. Жесткость соединения обеспечивается установкой четырех кронштейнов 6, приваренных к наружной трубе.

К наружной трубе для установки стола приварены лапы 8. В нижней части наружной трубы монтируют шлакоулавливающую заслонку 9 и приваривают трубопровод вытяжной вентиляции.

Сварочный поворотный стол
