Результат выполнения технологической разработки.

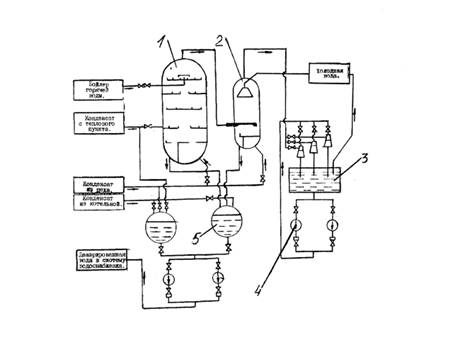

Установка состоит из вакуумного деаэратора 1 (см.рисунок), охладителя выпара 2, бака-аккумулятора, вакуумной камеры 3, баков 5 для сбора конденсата, насосов 4 для подачи воды, системы трубопроводов.

В качестве вакуумного деаэратора применяется цилиндрический сосуд диаметром 900 мм, высотой 2700 мм с эллиптическими днищами. Внутри установлены четыре распределительные тарелки с отверстиями. В верхней части расположен каплеотборный колпак, а в нижней смонтирована барботажная ступень с беспровальной решеткой.

Охладитель выпара состоит из цилиндрического сосуда диаметром 500 мм и высотой 2700 мм с коническими днищами. Внутри охладителя, в верхней его части, установлена разбрызгивающая решетка, а в нижней - барботажная ступень.

Баком-аккумулятором деаэратора служит один из конденсаторных баков.

Вакуумная камера состоит из бака циркуляционной воды, представляющего собой прямоугольный закрытый сосуд, водяного насоса и эжекторов.

Из бойлера горячего водоснабжения вода с температурой 70-90 ^оС поступает в вакуумный деаэратор на верхнюю распределительную тарелку. В деаэраторе с помощью вакуумной камеры водоструйными эжекторами поддерживается вакуум такой величины, при котором вода на верхней тарелке интенсивно вскипает, вследствие чего происходит выделение газов - 95% кислорода. Остальной кислород удаляется при стекании струями с тарелки на тарелку при соприкосновении с потоком пара, поступающего с теплового пункта и идущего снизу вверх, а в нижней барботажной ступени - при прохождении пара сквозь слой воды. Из барботажной ступени деаэрированная вода самотеком поступает в бак-аккумулятор. Пар, образующийся от вскипания воды, вместе с выделившимся воздухом отсасывается в охладитель выпара (до 5% расхода). Холодная вода, которая нагревается паровоздушной смесью, поступающей из цеха, вскипает, конденсируя при этом пар. Оставшийся воздух водоструйными вакуумными насосами выбрасывается в атмосферу.

Вода из бака-аккумулятора подается в систему горячего водоснабжения.

Второй конденсаторный бак служит для сбора низкотемпературного конденсата (80-90 ^оС), который по мере накопления откачивается в систему горячего водоснабжения.

Установка для вакуумной деаэрации горячей воды
