Номер

24-240-02

Наименование проекта

Станок для перемотки пожарных рукавов и крепления соединительных головок

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При перемотке рукавов и креплении соединительных головок.

Описание

Результат выполнения конструкторской разработки.

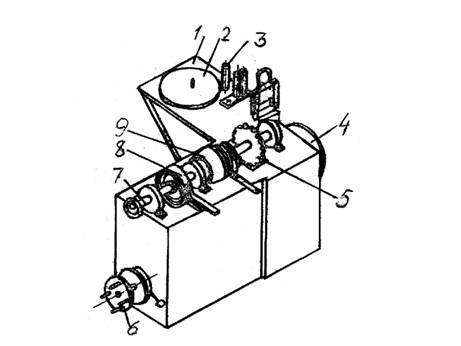

Станок состоит из рамы 1 (см.рисунок), сваренной из листовой и уголковой стали, рабочего вала с жестко закрепленным вертикальным диском 4, системы направляющих роликов 3, опорного горизонтального диска 2, фрикционной муфты 9, ленточного тормоза 8, ведомого вала 7, барабана 6 с проволокой, тормозом, служащим для натяжения проволоки.

На горизонтальный диск укладывают скатанный в круг пожарный рукав, который в два-три оборота наматывается на выступающий конец рабочего вала, и пропускают через направляющие ролики, позволяющие изменять положение складок.

Крепление соединительных головок к пожарным рукавам производится с помощью проволоки, разматываемой с барабана, установленной в нижней части рамы на оси. Вращение от рабочего вала передается через цепную передачу 5 и фрикционную муфту ведомому валу с резьбой на конце. На резьбовую часть вала навертывается переходная муфта с соединительной головкой, к которой присоединяется другая головка с пожарным рукавом для навязки проволоки. Для экстренной остановки ведомого вала на нем установлен ленточный тормоз.
