Результат выполнения конструкторской разработки.

Автоматический регулятор объединяет три автономных устройства: регулятор толщины древесно-волокнистого ковра i, толщиномер готовой плиты ii и регулятор подачи количества оборотной воды iii.

С датчика регулятора толщины ковра 1 (см.рисунок) сигнал, пропорциональный измеряемой толщине ковра, поступает на вторичный показывающий и самопишущий прибор 2, откуда преобразованный и усиленный подается на вход регулирующего прибора 4, где происходит его суммирование с сигналом задатчика 3 и формирование сигнала рассогласования по пропорционально-интегральному закону. Этот сигнал через блок управления 6 подается на коммутирующее устройство 7 и включает исполнительный механизм 8 регулирующего органа-задвижки. Регулирующий орган изменяет поступление массы до тех пор, пока рассогласование не станет равным нулю. В этот момент толщина ковра будет соответствовать заданной величине и исполнительный механизм выключится. Реле времени 5 отключает выходное устройство на время транспортного запаздывания.

Схема измерения готовой плиты аналогична схеме измерения толщины ковра. В схеме привод стрелки вторичного прибора 13 выключается от бесконтактного выключателя 9, регулирующего на наличие плит через коммутирующее устройство 10. Одновременно бесконтактный выключатель подает сигнал на счетчик количества плит 11. Датчик толщины плиты 12 имеет опорный ролик.

Регулятор имеет два режима: автоматический и ручной. В ручном режиме дополнительно предусмотрено регулирование подачи количества оборотной воды путем включения от блока управления 14 через коммутирующее устройство 15 исполнительного механизма 16 задвижки оборотной воды.

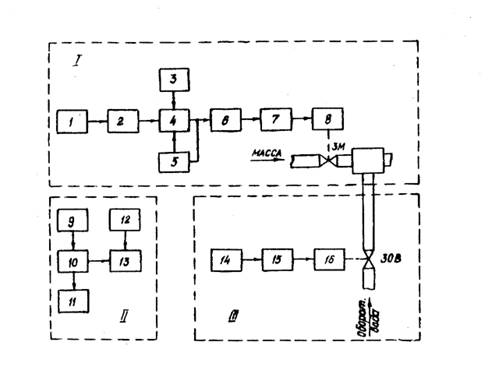

Схема автоматического регулятора толщины ковра
