Номер 24-223-02 |
|
Наименование проекта Павильон из стальных конструкций |
|
Назначение Рациональное использование площадей, материалов. |
|
Рекомендуемая область применения Для расширения торговых точек в городской и сельской местностях. |
|
Описание Результат выполнения конструкторской разработки. Здание (см. рисунок) одноэтажное, без подвала, отдельно стоящее. Имеет размеры в плане 8,8х11м. Высота этажа - переменная, до низа стропильных конструкций - 3 м. Класс ответственности здания -ii; степень огнестойкости -iv. Класс здания по функциональной пожарной опасности - Ф3. Здание запроектировано каркасное, из металлических конструкций. Пространственная неизменяемость обеспечивается совместной работой каркаса и системы связей, в т.ч. по покрытию. Фундаменты - монолитные, железобетонные, из бетона класса В15f50. Стены - каркасные, из стальных конструкций отечественного производства и конструкций системы «ТИССЕН». Стойки прямоугольного профиля размерами 120х50х5(2,5), распорки - 50х50х2,5 мм с заполнением глухих участков панелями типа «Сэндвич». Крыша - скатная. Несущие конструкции покрытия - деревянные. Оконные блоки - однокамерные стеклопакеты системы «ТИССЕН» толщиной 24 мм. Инженерное оборудование предусмотрено в полном объеме. Водоснабжение, электроснабжение, отопление - от городских (поселковых) сетей, канализация - в городские (поселковые) сети.

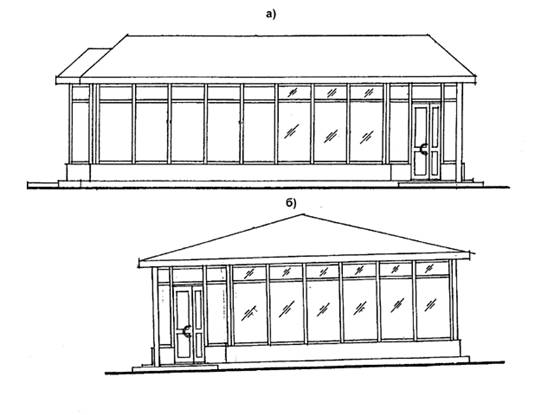

а) - главный вид; б) - вид сбоку |
|
Преимущества перед известными аналогами Предусмотрены мероприятия по обеспечению жизнедеятельности инвалидов и маломобильных групп населения в соответствии с требованиями ВСН 62-91. Эффективнее по рациональному использованию площадей, объема здания и по расходу материалов. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Экономия материалов в 1,3 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 24.07.2002 |
