Номер 24-218-02 |
|
Наименование проекта Универсальный грейфер для погрузки осмольного сырья |
|
Назначение Для механизации погрузочно-разгрузочных работ |
|
Рекомендуемая область применения При погрузоразгрузочных работах различного вида осмола, кускового материала. |
|

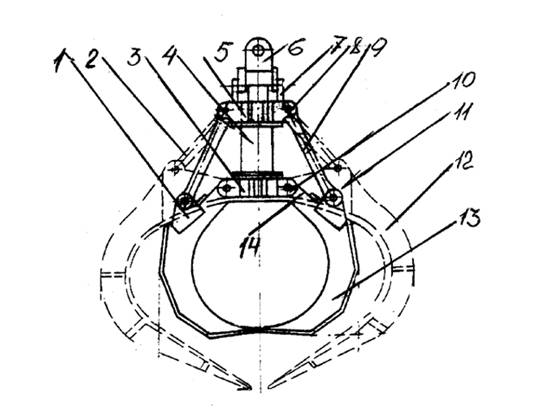

Описание Результат выполнения конструкторской разработки. Грейфер состоит из гидроцилиндра 4 (см. рисунок), верхней 5 и нижней 3 траверс. На верхней траверсе приварены цапфы 7 для соединения грейфера с подвеской 6 и проушины 8, в которые вставлены тяги 2 и 9. На нижней траверсе по периметру приварены проушины 10 для присоединения лап 13 или лепестков 12. Подвеска грейфера шарнирная, дающая возможность качания грейфера в двух плоскостях. Тяги выполнены из толстостенных труб. Длина тяг для лепесткового и клещевого грейфера различная. Лапы - сварные, треугольного сечения, имеют проушины 14 для соединения с нижней траверсой и проушины 1 для соединения с тягой 9. Лепестки - сварные, имеют проушины 14 для соединения с нижней траверсой и проушины 11 для соединения с тягой 2. С внутренней стороны лепесток имеет эллиптическую поверхность для увеличения боковой поверхности грейфера. Лепестки и лапы приводятся в действие вертикально расположенным гидроцилиндром, шток которого присоединен к верхней траверсе, а гильза - к нижней.
|
|
Преимущества перед известными аналогами Универсальность, ремонтопригодность. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2,2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 18.07.2002 |
